Wire rope isolator: 'polycal'

DEFINITION
series MP10
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range:- 180°C to 300°C (- 290°F to 570°F)
  • Great adaptability/versatility

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

MP10

Cable:
stainless steel
Retainer bars:
aluminium alloy
Inserts:
stainless steel


Model

height

h (mm)

width

u (mm)

width

v (mm)

weight

(kg)

-125
55
65
82
0,22
-145
62
71
89
0,23
-180
74
79
93
0,25
-230
87
86
103
0,26
-280
104
99
116
0,28
Interfaces

fixtures holes D

Bar 1
1 through hole ø7 mm (option:Insert M10)
Bar 2
2 through holes ø7 mm
M
P
1
0

Serie: MP10

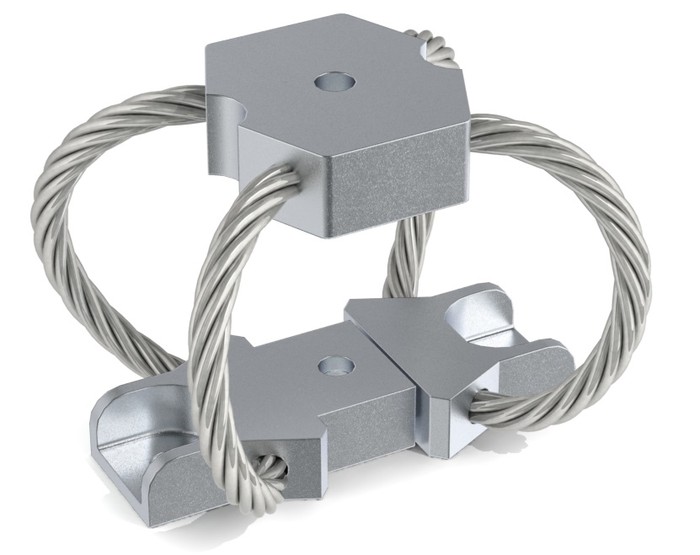

'Polycal' mount from the MP10 series

-
1
2
5

Model: -125

height: 55mm
width: 65mm
weight: 0,22kg

Wire rope isolator: 'polycal'

PERFORMANCE DATA
series MP10

Compression and tension

MP10 Series
Model
-125
-145
-180
-230
-280
1. Max Static
F daN
33,9
28,0
22,7
17,8
12,5
d mm
3,5
4,9
7,4
9,1
11,8
2. Max Shock
F daN
101
84,1
68,2
53,2
37,6
d mm
22
28
39
51
66
3. Max Vibration
2a mm
2,5
3,2
4,3
5,6
7,3
f Hz
8,4
7,2
5,8
5,0
4,4
1. Max Static
F daN
33,9
28,0
22,7
17,8
12,5
d mm
3,5
4,3
5,2
6,2
8,1
2. Max Shock
F daN
386
301
216
160
113
d mm
17
19
21
24
32
3. Max Vibration
2a mm
1,9
2,2
2,4
2,7
3,5
f Hz
10,7
9,8
9,0
8,2
7,2

Compression/roll 45° - Tension/roll 45°

MP10 Series
Model
-125
-145
-180
-230
-280
1. Max Static
F daN
25,5
21,0
17,1
13,3
9,4
d mm
5,1
7,0
10,5
14,7
20,7
2. Max Shock
F daN
63,6
51,9
41,1
31,7
22,4
d mm
33
42
59
76
99
3. Max Vibration
2a mm
3,7
4,7
6,5
8,4
11,0
f Hz
7,1
6,2
5,0
4,2
3,6
1. Max Static
F daN
25,5
21,0
17,1
13,3
9,4
d mm
5,1
6,7
8,1
9,7
12,6
2. Max Shock
F daN
189
146
104
76,8
54,2
d mm
19
22
24
28
36
3. Max Vibration
2a mm
2,2
2,5
2,7
3,1
4,0
f Hz
9,7
8,9
8,2
7,4
6,5

Shear or Roll

MP10 Series
Model
-125
-145
-180
-230
-280
1. Max Static
F daN
17,0
14,0
11,4
8,9
6,3
d mm
7,1
9,6
14,1
19,3
26,7
2. Max Shock
F daN
94,4
71,8
49,9
36,0
25,2
d mm
23
28
35
43
56
3. Max Vibration
2a mm
2,6
3,1
3,9
4,8
6,2
f Hz
8,1
7,3
6,5
5,8
5,2
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
