Wire rope isolator: 'polycal'

DEFINITION
series MP11
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range:- 180°C to 300°C (- 290°F to 570°F)
  • Great adaptability/versatility

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

MP11

Cable:
stainless steel
Retainer bars:
aluminium alloy
Inserts:
stainless steel


Model

height

h (mm)

width

u (mm)

width

v (mm)

weight

(kg)

-175
75
88
114
0,58
-200
84
91
122
0,60
-235
92
99
128
0,62
-270
106
110
135
0,66
-345
127
127
147
0,73
Interfaces

fixtures holes D

Bar 1
1 through hole ø9 mm (option:Insert M12)
Bar 2
2 through holes ø9 mm
M
P
1
1

Serie: MP11

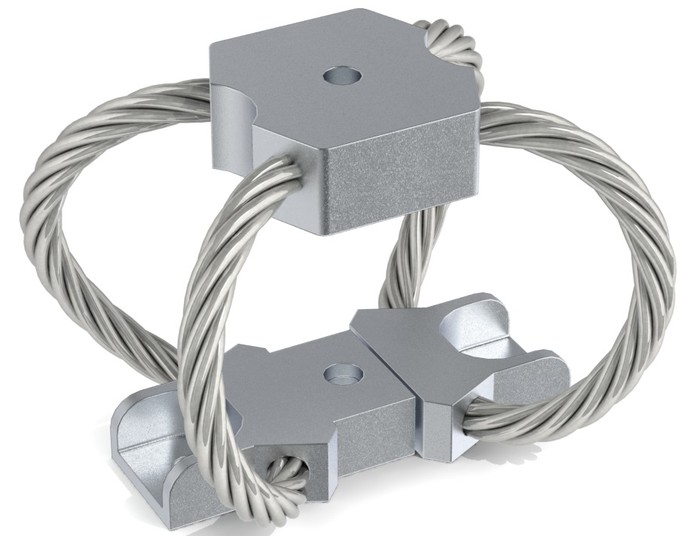

'Polycal' mount from the MP11 series

-
1
7
5

Model: -175

height: 75mm
width: 88mm
weight: 0,58kg

Wire rope isolator: 'polycal'

PERFORMANCE DATA
series MP11

Compression and tension

MP11 Series
Model
-175
-200
-235
-270
-345
1. Max Static
F daN
57,5
50,0
44,5
37,8
27,3
d mm
4,8
6,5
8,2
11,3
14,7
2. Max Shock
F daN
172
150
133
113
81,8
d mm
29
37
45
57
76
3. Max Vibration
2a mm
3,3
4,2
5,0
6,3
8,4
f Hz
7,4
6,4
5,8
4,9
4,2
1. Max Static
F daN
57,5
50,0
44,5
37,8
27,3
d mm
4,8
6,2
7,0
8,0
10,3
2. Max Shock
F daN
742
586
490
377
265
d mm
28
30
32
34
43
3. Max Vibration
2a mm
3,1
3,4
3,6
3,8
4,8
f Hz
8,6
8,1
7,7
7,2
6,4

Compression/roll 45° - Tension/roll 45°

MP11 Series
Model
-175
-200
-235
-270
-345
1. Max Static
F daN
43,2
37,5
33,4
28,3
20,4
d mm
6,9
9,3
11,6
15,8
22,8
2. Max Shock
F daN
110
94,1
82,8
68,9
49,5
d mm
44
56
67
86
114
3. Max Vibration
2a mm
4,9
6,2
7,4
9,5
12,6
f Hz
6,3
5,5
4,9
4,2
3,6
1. Max Static
F daN
43,2
37,5
33,4
28,3
20,4
d mm
6,9
9,3
10,8
12,5
16,1
2. Max Shock
F daN
366
287
239
182
127
d mm
32
35
37
39
49
3. Max Vibration
2a mm
3,6
3,9
4,1
4,4
5,5
f Hz
7,8
7,4
7,0
6,6
5,8

Shear or Roll

MP11 Series
Model
-175
-200
-235
-270
-345
1. Max Static
F daN
28,8
25,0
22,3
18,9
13,6
d mm
9,5
12,7
15,6
21,0
29,8
2. Max Shock
F daN
182
141
116
87,8
60,6
d mm
35
40
45
53
69
3. Max Vibration
2a mm
3,9
4,5
5,0
5,9
7,6
f Hz
6,7
6,2
5,8
5,3
4,7
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
