Wire rope isolator: 'polycal'

DEFINITION
series MP13
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range:- 180°C to 300°C (- 290°F to 570°F)
  • Great adaptability/versatility

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

MP13

Cable:
stainless steel
Retainer bars:
aluminium alloy
Inserts:
stainless steel


Model

height

h (mm)

width

u (mm)

width

v (mm)

weight

(kg)

-175
77
90
116
0,53
-200
84
91
122
0,54
-235
90
96
125
0,56
-270
102
106
135
0,58
-345
128
128
146
0,65
Interfaces

fixtures holes D

Bar 1
1 through hole ø9 mm (option:Insert M12)
Bar 2
2 through holes ø9 mm
M
P
1
3

Serie: MP13

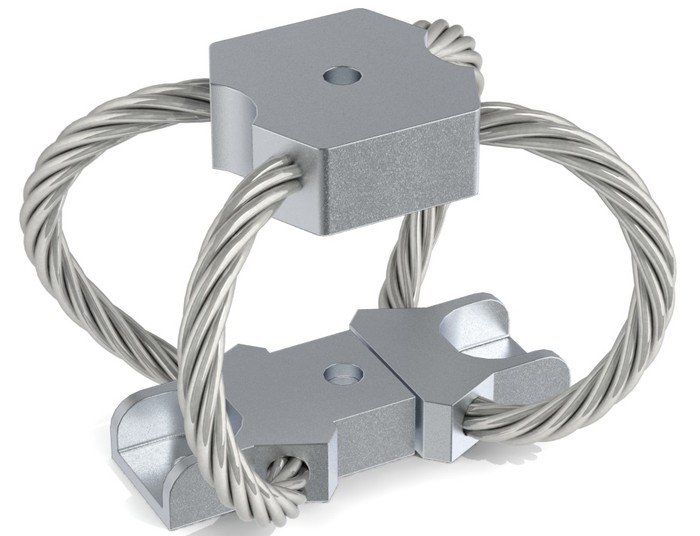

'Polycal' mount from the MP13 series

-
1
7
5

Model: -175

height: 77mm
width: 90mm
weight: 0,53kg

Wire rope isolator: 'polycal'

PERFORMANCE DATA
series MP13

Compression and tension

MP13 Series
Model
-175
-200
-235
-270
-345
1. Max Static
F daN
34,1
27,7
25,4
22,0
15,4
d mm
5,7
7,3
8,7
11,1
14,9
2. Max Shock
F daN
102
83,2
76,1
66,1
46,3
d mm
32
38
44
54
78
3. Max Vibration
2a mm
3,6
4,3
4,8
6,0
8,6
f Hz
7,0
6,3
5,8
5,1
4,1
1. Max Static
F daN
34,1
27,7
25,4
22,0
15,4
d mm
5,3
6,4
7,0
7,9
10,4
2. Max Shock
F daN
400
328
286
227
148
d mm
26
32
33
35
43
3. Max Vibration
2a mm
2,9
3,5
3,7
3,9
4,8
f Hz
8,8
8,0
7,6
7,2
6,3

Compression/roll 45° - Tension/roll 45°

MP13 Series
Model
-175
-200
-235
-270
-345
1. Max Static
F daN
25,6
20,8
19,0
16,5
11,6
d mm
8,1
10,2
12,1
15,8
24,8
2. Max Shock
F daN
64,2
52,3
47,4
40,5
28,0
d mm
48
58
66
82
117
3. Max Vibration
2a mm
5,4
6,4
7,3
9,1
12,9
f Hz
5,9
5,4
5,0
4,3
3,5
1. Max Static
F daN
25,6
20,8
19,0
16,5
11,6
d mm
8,1
9,9
10,9
12,3
16,2
2. Max Shock
F daN
196
161
140
110
71,5
d mm
30
36
38
40
49
3. Max Vibration
2a mm
3,3
4,0
4,2
4,4
5,5
f Hz
7,9
7,2
7,0
6,6
5,8

Shear or Roll

MP13 Series
Model
-175
-200
-235
-270
-345
1. Max Static
F daN
17,0
13,9
12,7
11,0
7,7
d mm
11,0
13,7
16,0
20,8
31,9
2. Max Shock
F daN
97,7
78,9
68,2
53,1
33,8
d mm
35
42
46
52
70
3. Max Vibration
2a mm
3,9
4,7
5,1
5,8
7,7
f Hz
6,7
6,1
5,8
5,4
4,7
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
