Wire rope isolator: 'polycal'

DEFINITION
series MP14
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range:- 180°C to 300°C (- 290°F to 570°F)
  • Great adaptability/versatility

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

MP14

Cable:
stainless steel
Retainer bars:
aluminium alloy
Inserts:
stainless steel


Model

height

H (mm)

width

U (mm)

width

V (mm)

weight

(kg)

-175
77
93
114
0,60
-200
85
97
121
0,68
-235
92
106
131
0,75
-270
103
110
140
0,82
-345
128
128
152
0,98
-430
154
150
172
1,0
Interfaces

fixtures holes D

Bar 1
1 through hole ø9 mm (option:Insert M12)
Bar 2
2 through holes ø9 mm
M
P
1
4

Serie: MP14

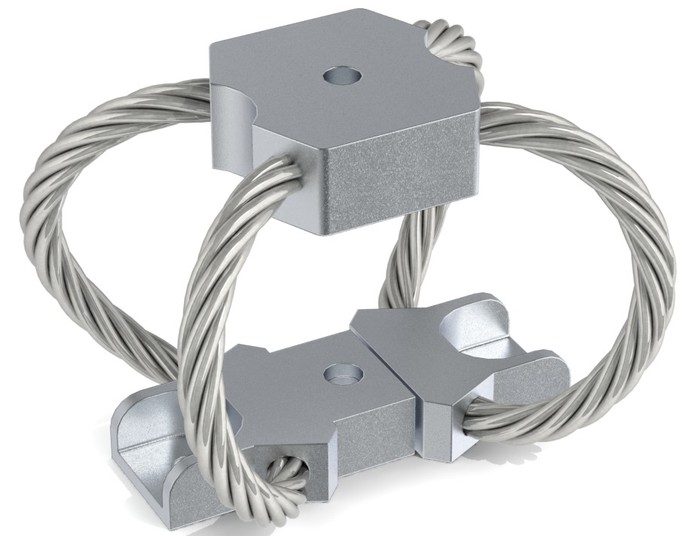

'Polycal' mount from the MP14 series

-
1
7
5

Model: -175

height: 77mm
width: 93mm
weight: 0,60kg

1
ISO 9001 ROHS Compliant

Wire rope isolator: 'polycal'

PERFORMANCE DATA
series MP14

Compression and tension

MP14 Series
Model
-175
-200
-235
-270
-345
-430
1. Max Static
F daN
104
91,0
76,0
63,5
49,3
33,9
d mm
4,4
5,9
7,4
9,7
14,9
19,6
2. Max Shock
F daN
313
273
227
190
147
101
d mm
30
37
43
53
76
99
3. Max Vibration
2a mm
3,3
4,1
4,8
5,9
8,4
10,9
f Hz
7,4
6,6
6,0
5,4
4,3
3,7
1. Max Static
F daN
104
91,0
76,0
63,5
49,3
33,9
d mm
4,4
5,9
7,3
8,6
10,5
13,9
2. Max Shock
F daN
1341
1087
910
724
490
339
d mm
28
31
37
41
45
60
3. Max Vibration
2a mm
3,2
3,5
4,1
4,6
5,0
6,6
f Hz
8,5
8,0
7,5
6,9
6,3
5,5

Compression/roll 45° - Tension/roll 45°

MP14 Series
Model
-175
-200
-235
-270
-345
-430
1. Max Static
F daN
78,4
68,2
57,0
47,6
37,0
25,5
d mm
9,2
11,1
13,0
15,7
20,7
27,4
2. Max Shock
F daN
214
184
154
127
96,4
66,3
d mm
45
56
65
80
114
149
3. Max Vibration
2a mm
5,0
6,2
7,2
8,8
12,6
16,4
f Hz
6,1
5,4
5,0
4,5
3,6
3,2
1. Max Static
F daN
78,4
68,2
57,0
47,6
37,0
25,5
d mm
6,9
8,1
9,5
11,2
14,0
18,5
2. Max Shock
F daN
677
546
457
363
243
168
d mm
32
36
42
47
51
68
3. Max Vibration
2a mm
3,6
4,0
4,7
5,2
5,7
7,6
f Hz
7,8
7,2
6,7
6,2
5,6
4,9

Shear or Roll

MP14 Series
Model
-175
-200
-235
-270
-345
-430
1. Max Static
F daN
52,2
45,5
38,0
31,8
24,6
17,0
d mm
8,0
10,0
11,9
23,6
21,4
28,4
2. Max Shock
F daN
331
264
218
171
112
77,4
d mm
35
41
48
56
70
92
3. Max Vibration
2a mm
3,9
4,5
5,3
6,2
7,7
10,2
f Hz
6,6
6,0
5,6
5,1
4,5
3,9
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
