Wire rope isolator: 'polycal'

DEFINITION
series MP15
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range:- 180°C to 300°C (- 290°F to 570°F)
  • Great adaptability/versatility

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

MP15

Cable:
stainless steel
Retainer bars:
aluminium alloy
Inserts:
stainless steel


Model

height

h (mm)

width

u (mm)

width

v (mm)

weight

(kg)

-315
131
113
175
1,8
-375
151
151
188
1,9
-415
165
154
190
2,0
-515
192
179
212
2,2
-615
223
200
236
2,4
Interfaces

fixtures holes D

Bar 1
1 through hole ø13,5 mm (option:Insert M16)
Bar 2
2 through holes ø13,5 mm
M
P
1
5

Serie: MP15

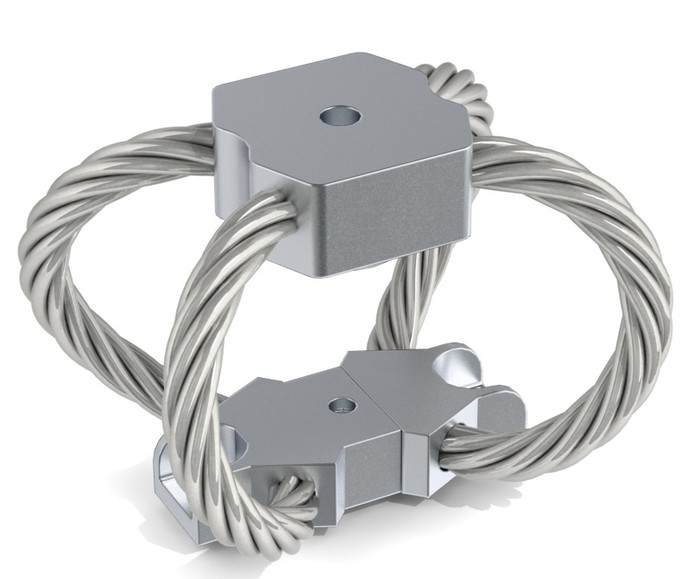

'Polycal' mount from the MP15 series

-
3
1
5

Model: -315

height: 131mm
width: 113mm
weight: 1,8kg

Wire rope isolator: 'polycal'

PERFORMANCE DATA
series MP15

Compression and tension

MP15 Series
Model
-315
-375
-415
-515
-615
1. Max Static
F daN
90,2
71,0
69,9
50,7
39,6
d mm
11,2
15,8
17,4
22,3
26,8
2. Max Shock
F daN
270
213
209
151
118
d mm
61
79
92
116
144
3. Max Vibration
2a mm
6,8
8,8
10,1
12,8
15,9
f Hz
5,0
4,3
3,8
3,4
3,0
1. Max Static
F daN
90,2
71,0
69,9
50,7
39,6
d mm
9,8
12,0
12,2
15,6
18,6
2. Max Shock
F daN
1017
763
668
490
372
d mm
46
55
50
65
76
3. Max Vibration
2a mm
5,2
6,1
5,6
7,2
8,4
f Hz
6,5
5,9
5,8
5,2
4,7

Compression/roll 45° - Tension/roll 45°

MP15 Series
Model
-315
-375
-415
-515
-615
1. Max Static
F daN
67,6
53,3
52,4
38,0
29,7
d mm
15,8
22,0
26,1
35,5
46,7
2. Max Shock
F daN
168
131
126
91,8
71,4
d mm
92
119
138
174
216
3. Max Vibration
2a mm
10,2
13,1
15,2
19,2
23,8
f Hz
4,2
3,6
3,2
2,9
2,5
1. Max Static
F daN
67,6
53,3
52,4
38,0
29,7
d mm
15,1
18,7
19,0
24,3
29,0
2. Max Shock
F daN
497
371
321
236
178
d mm
53
63
57
75
87
3. Max Vibration
2a mm
5,9
7,0
6,4
8,3
9,6
f Hz
5,9
5,3
5,3
4,7
4,3

Shear or Roll

MP15 Series
Model
-315
-375
-415
-515
-615
1. Max Static
F daN
45,1
35,5
34,9
25,3
19,8
d mm
21,3
29,2
34,4
46,1
59,9
2. Max Shock
F daN
245
180
154
112
84,2
d mm
64
79
82
105
126
3. Max Vibration
2a mm
7,1
8,7
9,0
11,6
13,9
f Hz
4,9
4,4
4,3
3,8
3,5
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
