Wire rope isolator: 'polycal'

DEFINITION
series MP17
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range:- 180°C to 300°C (- 290°F to 570°F)
  • Great adaptability/versatility

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

MP17

Cable:
stainless steel
Retainer bars:
aluminium alloy
Inserts:
stainless steel


Model

height

h (mm)

width

u (mm)

width

v (mm)

weight

(kg)

-315
133
141
181
2,2
-375
154
152
184
2,7
-415
160
163
205
2,9
-515
194
185
222
3,6
-615
220
208
242
4,2
Interfaces

fixtures holes D

Bar 1
1 through hole ø13,5 mm (option:Insert M16)
Bar 2
2 through holes ø13,5 mm
M
P
1
7

Serie: MP17

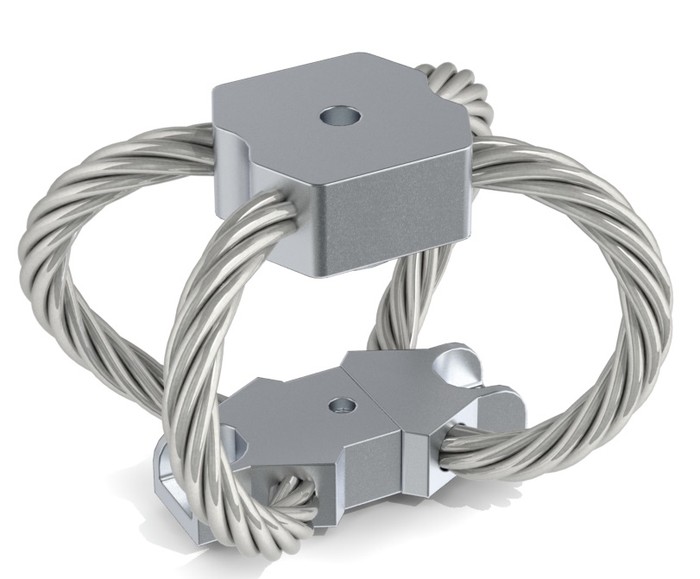

'Polycal' mount from the MP17 series

-
3
1
5

Model: -315

height: 133mm
width: 141mm
weight: 2,2kg

Wire rope isolator: 'polycal'

PERFORMANCE DATA
series MP17

Compression and tension

MP17 Series
Model
-315
-375
-415
-515
-615
1. Max Static
F daN
271
243
193
168
129
d mm
9,6
13,0
15,2
21,5
26,2
2. Max Shock
F daN
815
729
581
504
389
d mm
61
77
86
113
140
3. Max Vibration
2a mm
6,8
8,6
9,5
12,4
15,4
f Hz
5,1
4,4
4,2
3,4
3,1
1. Max Static
F daN
271
243
193
168
129
d mm
9,6
11,3
13,5
15,0
18,2
2. Max Shock
F daN
3167
2513
2161
1620
1227
d mm
49
50
64
63
75
3. Max Vibration
2a mm
5,5
5,5
7,1
7,0
8,3
f Hz
6,3
6,1
5,5
5,2
4,8

Compression/roll 45° - Tension/roll 45°

MP17 Series
Model
-315
-375
-415
-515
-615
1. Max Static
F daN
203
182
145
126
97,3
d mm
14,0
18,7
21,6
30,3
40,2
2. Max Shock
F daN
510
446
361
304
233
d mm
92
116
129
169
210
3. Max Vibration
2a mm
10,2
12,9
14,2
18,6
23,1
f Hz
4,3
3,7
3,6
3,0
2,6
1. Max Static
F daN
203
182
145
126
97,3
d mm
14,0
17,5
20,9
23,4
28,4
2. Max Shock
F daN
1551
1218
1055
781
590
d mm
56
57
73
72
85
3. Max Vibration
2a mm
6,3
6,3
8,1
7,9
9,5
f Hz
5,7
5,5
5,0
4,8
4,4

Shear or Roll

MP17 Series
Model
-315
-375
-415
-515
-615
1. Max Static
F daN
135
121
96,8
84,1
64,8
d mm
19,4
25,6
29,3
40,5
52,9
2. Max Shock
F daN
768
596
511
372
278
d mm
66
74
88
101
123
3. Max Vibration
2a mm
7,3
8,2
9,8
11,2
13,6
f Hz
4,8
4,5
4,2
3,8
3,5
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
