Wire rope isolator: 'polycal'

DEFINITION
series MP5
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range:- 180°C to 300°C (- 290°F to 570°F)
  • Great adaptability/versatility

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

MP5

Cable:
stainless steel
Retainer bars:
aluminium alloy
Inserts:
stainless steel


Model

height

h (mm)

width

u (mm)

width

v (mm)

weight

(kg)

-90
39
47
58
0,07
-120
48
54
67
0,08
-145
57
59
69
0,09
-195
73
69
81
0,10
Interfaces

fixtures holes D

Bar 1
1 through hole ø5,8 mm (option:Insert M8)
Bar 2
2 through holes ø5,8 mm
M
P
5

Serie: MP5

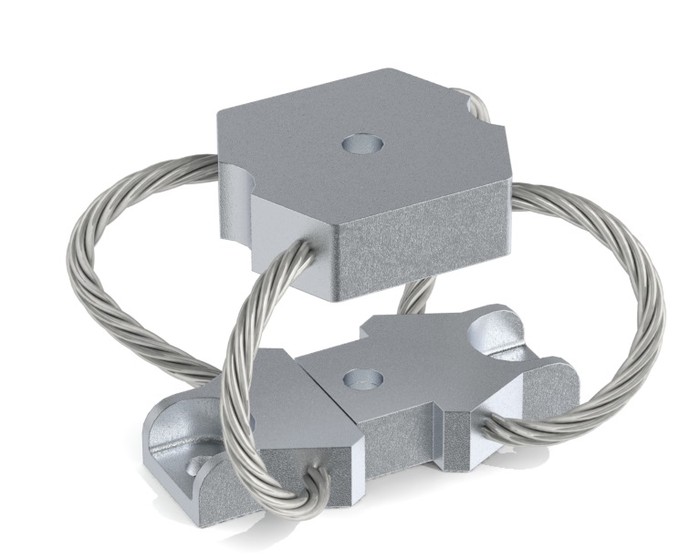

'Polycal' mount from the MP5 series

-
9
0

Model: -90

height: 39mm
width: 47mm
weight: 0,07kg

Wire rope isolator: 'polycal'

PERFORMANCE DATA
series MP5

Compression and tension

MP5 Series
Model
-90
-120
-145
-195
1. Max Static
F daN
4,9
3,6
2,8
1,8
d mm
2,9
4,8
6,0
8,4
2. Max Shock
F daN
14,7
10,7
8,3
5,5
d mm
15
24
31
45
3. Max Vibration
2a mm
1,7
2,7
3,5
5,0
f Hz
10,0
7,6
6,6
5,3
1. Max Static
F daN
4,9
3,6
2,8
1,8
d mm
2,5
3,4
4,2
5,8
2. Max Shock
F daN
57,4
36,2
26,9
16,9
d mm
12
15
17
23
3. Max Vibration
2a mm
1,4
1,7
2,0
2,6
f Hz
12,8
11,0
9,9
8,5

Compression/roll 45° - Tension/roll 45°

MP5 Series
Model
-90
-120
-145
-195
1. Max Static
F daN
3,7
2,7
2,1
1,4
d mm
4,0
7,2
9,9
15,1
2. Max Shock
F daN
9,2
6,5
5,0
3,3
d mm
22
36
47
68
3. Max Vibration
2a mm
2,5
4,0
5,2
7,6
f Hz
8,5
6,4
5,5
4,4
1. Max Static
F daN
3,7
2,7
2,1
1,4
d mm
3,9
5,4
6,6
9,0
2. Max Shock
F daN
28,1
17,5
13,0
8,1
d mm
14
17
20
26
3. Max Vibration
2a mm
1,6
1,9
2,2
2,9
f Hz
11,6
10,0
9,0
7,7

Shear or Roll

MP5 Series
Model
-90
-120
-145
-195
1. Max Static
F daN
2,5
1,8
1,4
0,9
d mm
5,4
9,4
12,8
20,1
2. Max Shock
F daN
14,1
8,5
6,2
3,8
d mm
16
22
28
39
3. Max Vibration
2a mm
1,8
2,5
3,1
4,4
f Hz
9,8
8,2
7,4
6,3
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
