Wire rope isolator: 'polycal'

DEFINITION
series MP8
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range:- 180°C to 300°C (- 290°F to 570°F)
  • Great adaptability/versatility

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

MP8

Cable:
stainless steel
Retainer bars:
aluminium alloy
Inserts:
stainless steel


Model

height

h (mm)

width

u (mm)

width

v (mm)

weight

(kg)

-125
56
60
82
0,18
-180
72
78
90
0,20
-230
86
86
103
0,22
-280
102
97
111
0,23
Interfaces

fixtures holes D

Bar 1
1 through hole ø7 mm (option:Insert M10)
Bar 2
2 through holes ø7 mm
M
P
8

Serie: MP8

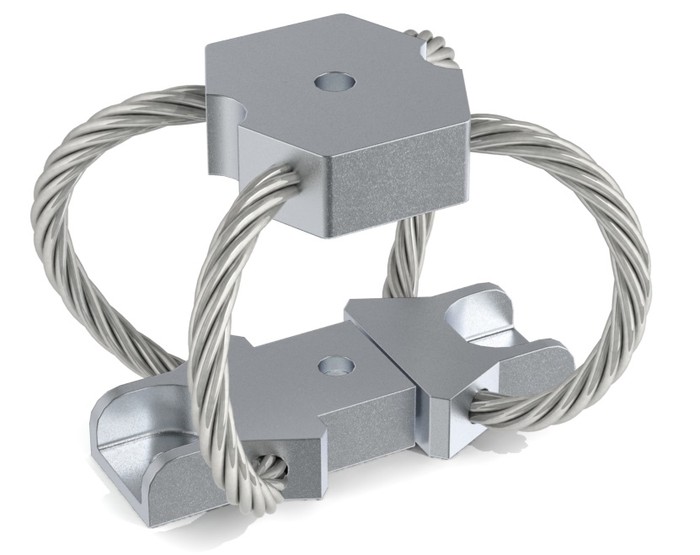

'Polycal' mount from the MP8 series

-
1
2
5

Model: -125

height: 56mm
width: 60mm
weight: 0,18kg

Wire rope isolator: 'polycal'

PERFORMANCE DATA
series MP8

Compression and tension

MP8 Series
Model
-125
-180
-230
-280
1. Max Static
F daN
12,9
8,8
6,3
4,5
d mm
4,5
7,1
9,2
11,8
2. Max Shock
F daN
38,8
26,4
19,0
13,6
d mm
24
38
51
65
3. Max Vibration
2a mm
2,7
4,3
5,6
7,2
f Hz
7,7
5,8
5,0
4,4
1. Max Static
F daN
12,9
8,8
6,3
4,5
d mm
3,5
4,9
6,3
8,0
2. Max Shock
F daN
132
81,2
57,3
41,1
d mm
15
19
25
32
3. Max Vibration
2a mm
1,7
2,2
2,8
3,5
f Hz
10,9
9,2
8,1
7,2

Compression/roll 45° - Tension/roll 45°

MP8 Series
Model
-125
-180
-230
-280
1. Max Static
F daN
9,7
6,6
4,7
3,4
d mm
6,4
11,4
16,3
21,4
2. Max Shock
F daN
23,7
15,8
11,3
8,1
d mm
36
58
77
98
3. Max Vibration
2a mm
4,0
6,4
8,5
10,9
f Hz
6,5
4,9
4,1
3,6
1. Max Static
F daN
9,7
6,6
4,7
3,4
d mm
5,4
7,6
9,8
12,6
2. Max Shock
F daN
64,3
39,0
27,4
19,7
d mm
17
22
28
36
3. Max Vibration
2a mm
2,0
2,5
3,2
4,0
f Hz
9,9
8,4
7,4
6,6

Shear or Roll

MP8 Series
Model
-125
-180
-230
-280
1. Max Static
F daN
6,5
4,4
3,2
2,3
d mm
8,5
14,9
21,0
28,4
2. Max Shock
F daN
31,6
18,4
12,8
9,1
d mm
23
33
43
55
3. Max Vibration
2a mm
2,6
3,7
4,8
6,1
f Hz
8,0
6,7
5,9
5,2
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
