Wire rope isolator

DEFINITION
series HH10
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range : - 180°C to 300°C (-290°F to 570°F)
  • Great adaptability/versatility

Specials on request

(material size and number of loops, etc.)

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

HH10

Cable:
stainless steel
galvanized available: HHG
Retainer bars:
aluminium alloy/
SurTec
Screws:
alloy steel/zinc plate
Inserts:
stainless steel

All stainless steel: HHSS

Other materials on request
Model

height

H (mm)

width

W (mm)

weight

(kg)

-10
45
58
0,21
-20
51
65
0,23
-25
56
73
0,25
-30
60
82
0,27
-35
60
91
0,29
-38
64
97
0,30
-40
64
102
0,31
-50
79
110
0,35
-60
95
129
0,40
Interfaces

fixtures holes D

Bar 2
Bar 1
2 through holes ø7mm
2 through holes ø7mm countersunk 90°
2 inserts M6
2 through holes ø7mm
TM2
not standard
not standard
2 through holes ø7mm countersunk 90°
TCM
CM2
not standard
2 inserts M6
TIM
CIM
IM2
H
H
1
0

Serie: HH10

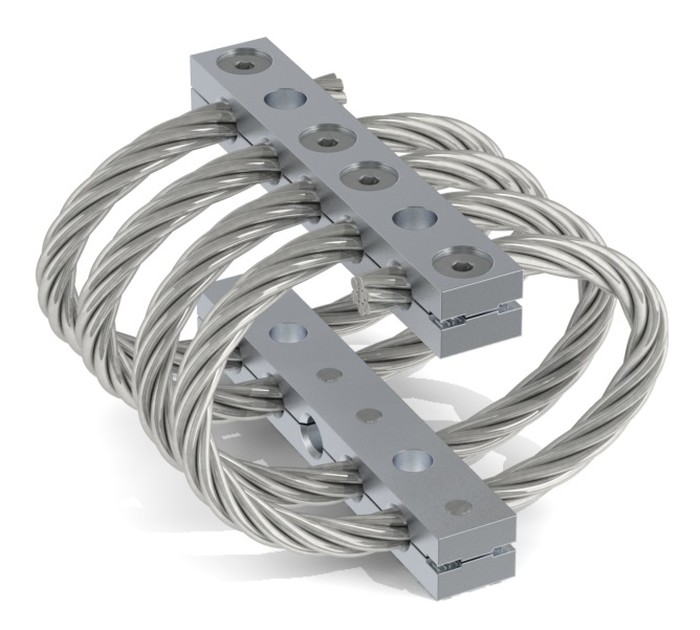

'Half-Helical' mount from the HH10 series

-
1
0

Model: -10

height: 45mm
width: 58mm
weight: 0,21kg
loops: serie standard is 04 loops

C
I
M

Interface: CIM

2 through holes ø7mm countersunk 90° in bar 1,
2 inserts M6 in bar 2

1
ISO 9001 ROHS Compliant

Wire rope isolator

PERFORMANCE DATA
series HH10

Compression and tension

HH10 Series
Model
-10
-20
-25
-30
-35
-38
-40
-50
-60
1. Max Static
F daN
88,7
69,7
54
41,6
32,2
28,5
25,2
23,2
17,3
d mm
3,3
4,3
5,2
5,8
5,8
6,5
6,5
9
11,6
2. Max Shock
F daN
266
209
161
124
96,6
85,4
75,6
69,6
51,8
d mm
18
23
27
31
31
35
35
48
63
3. Max Vibration
2a mm
2
2,6
3,1
3,5
3,5
3,9
3,9
5,4
6,9
f Hz
10,8
9,5
8,6
8,1
8
7,6
7,5
6,5
5,7
1. Max Static
F daN
88,7
69,7
54
41,6
32,2
28,5
25,2
23,2
17,3
d mm
2,9
3,6
4,5
5,4
5,8
6,5
6,5
8,4
10,5
2. Max Shock
F daN
1009
766
615
515
487
425
268
290
206
d mm
13
16
21
28
38
42
40
44
53
3. Max Vibration
2a mm
1,5
1,9
2,4
3,1
4,3
4,7
4,5
4,9
5,8
f Hz
13,3
11,9
10,6
9,5
8,4
8
7,9
7,6
6,9

Compression/roll 45° - Tension/roll 45°

HH10 Series
Model
-10
-20
-25
-30
-35
-38
-40
-50
-60
1. Max Static
F daN
66,5
52,3
40,5
31,2
24,1
21,4
18,9
17,4
13
d mm
4,6
6,1
7,2
9,3
10,2
11,4
11
14,3
15,8
2. Max Shock
F daN
178
139
108
84,7
67,4
59,5
53,3
47,3
35
d mm
27
35
41
47
47
52
52
72
94
3. Max Vibration
2a mm
3
3,9
4,6
5,2
5,2
5,8
5,8
8
10,4
f Hz
8,1
7,1
6,5
6
5,9
5,6
5,6
4,8
4,3
1. Max Static
F daN
66,5
52,3
40,5
31,2
24,1
21,4
18,9
17,4
13
d mm
3,6
4,3
5,7
6,9
6,8
8,9
9,3
9,4
12,5
2. Max Shock
F daN
505
383
308
259
247
216
141
146
103
d mm
15
19
24
32
44
48
46
50
60
3. Max Vibration
2a mm
1,8
2,1
2,7
3,6
4,9
5,4
5,2
5,6
6,7
f Hz
10,8
9,6
8,6
7,7
6,8
6,6
6,5
6,1
5,5

Shear or Roll

HH10 Series
Model
-10
-20
-25
-30
-35
-38
-40
-50
-60
1. Max Static
F daN
44,4
34,9
27
20,8
16,1
14,2
12,6
11,6
8,6
d mm
4,4
5,2
6,5
8,4
8,7
9,4
8,6
12,7
17,1
2. Max Shock
F daN
278
203
159
130
118
102
79,1
70,5
49,4
d mm
18
23
29
35
43
47
46
56
69
3. Max Vibration
2a mm
2,1
2,6
3,2
4
4,8
5,3
5,2
6,2
7,6
f Hz
3,8
3,4
3,1
2,8
2,4
2,3
2,4
2,2
2
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
Aug. 24, 2021
