Wire rope isolator

DEFINITION
series HH11

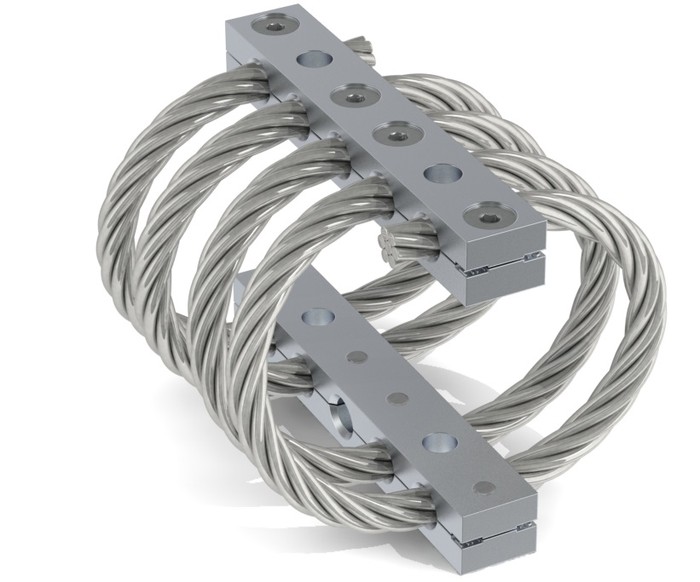

  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range : - 180°C to 300°C (-290°F to 570°F)
  • Great adaptability/versatility

Specials on request

(material size and number of loops, etc.)

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

HH11

Cable:
stainless steel
(galvanized available)
Retainer bars:
aluminium alloy/SurTec
Screws:
alloy steel/zinc plate
Inserts:
stainless steel
All stainless steel
version HHSS11

Other materials on request
Model

height

h (mm)

width

w (mm)

weight

(kg)

-12
68
83
0,53
-15
71
87
0,55
-20
74
93
0,58
-30
77
107
0,62
-35
89
111
0,67
-40
105
124
0,76
-50
108
143
0,82
-60
124
146
0,88
-70
134
156
0,94
-80
155
183
1,1
Interfaces

fixtures holes D

Bar 2
Bar 1
2 through holes ø8,5mm
2 through holes ø8,5mm countersunk 90°
2 inserts M8
2 through holes ø8,5mm
TM2
not standard
not standard
2 through holes ø8,5mm countersunk 90°
TCM
CM2
not standard
2 inserts M8
TIM
CIM
IM2
H
H
1
1

Serie: HH11

'Half-Helical' mount from the HH11 series

-
1
2

Model: -12

height: 68mm
width: 83mm
weight: 0,53kg
loops: serie standard is 04 loops

C
I
M

Interface: CIM

2 through holes ø8,5mm countersunk 90° in bar 1,
2 inserts M8 in bar 2

Wire rope isolator

PERFORMANCE DATA
series HH11

Compression and tension

HH11 Series
Model
-12
-15
-20
-30
-35
-40
-50
-60
-70
-80
1. Max Static
F daN
176
158
135
96,8
93,6
75,6
55,3
54,6
48,1
70,6
d mm
5,8
6,3
6,8
7,3
9,3
12,0
12,4
15,1
16,8
20,3
2. Max Shock
F daN
528
475
407
290
280
226
165
163
144
211
d mm
31
34
36
39
50
64
67
81
90
109
3. Max Vibration
2a mm
3,5
3,8
4,1
4,4
5,5
7,1
7,4
9,0
10,0
12,1
f Hz
6,7
6,4
6,3
6,4
5,4
4,6
4,8
4,1
3,8
3,5
1. Max Static
F daN
176
158
135
96,8
93,6
75,6
55,3
54,6
48,1
70,6
d mm
4,4
4,8
5,4
6,9
7,3
8,6
10,8
10,8
11,8
14,7
2. Max Shock
F daN
1755
1591
1426
1225
972
724
632
523
455
684
d mm
18
20
24
36
32
35
52
45
48
62
3. Max Vibration
2a mm
2,1
2,3
2,7
4,0
3,6
3,9
5,8
5,0
5,4
6,8
f Hz
9,8
9,3
8,7
7,6
7,5
7,0
6,2
6,2
5,9
5,3

Compression/roll 45° - Tension/roll 45°

HH11 Series
Model
-12
-15
-20
-30
-35
-40
-50
-60
-70
-80
1. Max Static
F daN
132
118
101
72,6
70,2
56,7
41,5
41,0
36,0
53,0
d mm
8,2
8,9
9,6
10,3
13,1
16,8
17,6
21,3
23,6
28,6
2. Max Shock
F daN
321
289
250
184
172
136
103
98,8
86,7
128
d mm
47
51
55
59
75
97
101
122
136
164
3. Max Vibration
2a mm
5,2
5,6
6,1
6,5
8,3
10,7
11,1
13,5
15,0
18,1
f Hz
5,7
5,5
5,4
5,4
4,6
3,9
4,0
3,5
3,3
3,0
1. Max Static
F daN
132
118
101
72,6
70,2
56,7
41,5
41,0
36,0
53,0
d mm
6,8
7,4
8,5
10,3
11,4
13,3
16,8
16,9
18,4
22,9
2. Max Shock
F daN
848
769
692
604
471
348
309
252
218
329
d mm
21
23
28
42
37
40
60
51
55
70
3. Max Vibration
2a mm
2,4
2,6
3,1
4,6
4,1
4,5
6,6
5,7
6,2
7,8
f Hz
8,9
8,5
7,9
6,9
6,8
6,4
5,6
5,6
5,4
4,8

Shear or Roll

HH11 Series
Model
-12
-15
-20
-30
-35
-40
-50
-60
-70
-80
1. Max Static
F daN
88,1
79,2
67,8
48,4
46,8
37,8
27,6
27,3
24,0
35,3
d mm
11,0
12,0
12,9
13,8
17,6
22,7
23,6
28,6
31,8
38,4
2. Max Shock
F daN
452
406
361
304
238
172
150
122
105
157
d mm
29
31
36
46
48
57
71
73
80
99
3. Max Vibration
2a mm
3,2
3,5
4,0
5,1
5,4
6,4
7,8
8,1
8,8
10,9
f Hz
7,2
6,9
6,5
6,0
5,6
5,0
4,7
4,5
4,2
3,8
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
