Wire rope isolator

DEFINITION
series HH13
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range : - 180°C to 300°C (-290°F to 570°F)
  • Great adaptability/versatility

Specials on request

(material size and number of loops, etc.)

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

HH13

Cable:
stainless steel
(galvanized available)
Retainer bars:
aluminium alloy/SurTec
Screws:
alloy steel/zinc plate
Inserts:
stainless steel.
All stainless steel
version HHSS13

Other materials on request
Model

height

h (mm)

width

w (mm)

weight

(kg)

-12
68
80
0,45
-15
71
84
0,46
-20
74
90
0,48
-30
77
104
0,52
-35
89
108
0,55
-40
105
121
0,62
-50
108
140
0,66
-60
124
143
0,70
-70
134
153
0,75
-80
155
180
0,85
-90
166
186
0,89
Interfaces

fixtures holes D

Bar 2
Bar 1
2 through holes ø8,5mm
2 through holes ø8,5mm countersunk 90°
2 inserts M8
2 through holes ø8,5mm
TM2
not standard
not standard
2 through holes ø8,5mm countersunk 90°
CM
CM2
not standard
2 inserts M8
IM
CIM
IM2
H
H
1
3

Serie: HH13

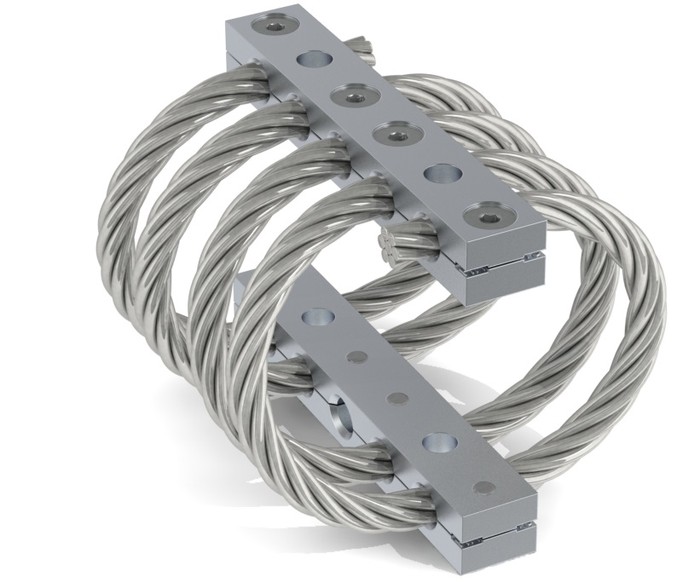

'Half-Helical' mount from the HH13 series

-
1
2

Model: -12

height: 68mm
width: 80mm
weight: 0,45kg
loops: serie standard is 04 loops

C
I
M

Interface: CIM

2 through holes ø8,5mm countersunk 90° in bar 1,
2 inserts M8 in bar 2

Wire rope isolator

PERFORMANCE DATA
series HH13

Compression and tension

HH13 Series
Model
-12
-15
-20
-30
-35
-40
-50
-60
-70
-80
-90
1. Max Static
F daN
95,8
86,7
74,0
52,6
50,7
40,8
29,7
29,3
25,8
18,9
17,8
d mm
5,8
6,3
6,8
7,3
9,3
12,0
12,4
15,1
16,8
20,3
21,7
2. Max Shock
F daN
287
260
221
157
152
122
89,2
88,0
77,3
56,6
53,5
d mm
31
34
36
39
50
64
67
81
90
109
119
3. Max Vibration
2a mm
3,5
3,8
4,1
4,4
5,5
7,1
7,4
9,0
10,0
12,1
13,2
f Hz
6,6
6,4
6,2
6,3
5,3
4,5
4,8
4,0
3,8
3,5
3,3
1. Max Static
F daN
95,8
86,7
74,0
52,6
50,7
40,8
29,7
29,3
25,8
18,9
17,8
d mm
4,2
4,6
5,3
6,8
7,2
8,4
10,7
10,7
11,7
14,6
14,9
2. Max Shock
F daN
928
848
759
651
517
385
335
278
241
181
163
d mm
17
19
23
35
31
34
51
44
47
60
60
3. Max Vibration
2a mm
2,0
2,2
2,6
3,9
3,5
3,8
5,6
4,9
5,3
6,7
6,6
f Hz
9,9
9,4
8,8
7,7
7,6
7,0
6,2
6,2
6,0
5,3
5,3

Compression/roll 45° - Tension/roll 45°

HH13 Series
Model
-12
-15
-20
-30
-35
-40
-50
-60
-70
-80
-90
1. Max Static
F daN
71,8
65,0
55,5
39,4
38,0
30,6
22,3
22,0
19,3
14,2
13,4
d mm
8,2
8,9
9,6
10,3
13,1
16,8
17,6
21,3
23,6
28,6
31,1
2. Max Shock
F daN
173
157
135
99,8
92,9
73,6
55,6
52,9
46,4
34,2
32,0
d mm
47
51
55
59
75
97
101
122
136
164
179
3. Max Vibration
2a mm
5,2
5,6
6,1
6,5
8,3
10,7
11,1
13,5
15,0
18,1
19,8
f Hz
5,6
5,4
5,3
5,4
4,5
3,9
4,0
3,5
3,3
3,0
2,8
1. Max Static
F daN
71,8
65,0
55,5
39,4
38,0
30,6
22,3
22,0
19,3
14,2
13,4
d mm
6,6
7,2
8,2
10,3
11,2
13,1
16,6
16,6
18,2
22,7
23,3
2. Max Shock
F daN
447
409
368
320
250
185
163
133
116
87,3
78,6
d mm
20
22
26
40
36
39
58
50
54
69
68
3. Max Vibration
2a mm
2,2
2,5
3,0
4,5
4,0
4,4
6,5
5,6
6,0
7,6
7,6
f Hz
9,0
8,6
8,0
7,0
6,9
6,4
5,6
5,7
5,4
4,9
4,8

Shear or Roll

HH13 Series
Model
-12
-15
-20
-30
-35
-40
-50
-60
-70
-80
-90
1. Max Static
F daN
47,9
43,3
37,0
26,3
25,3
20,4
14,9
14,7
12,9
9,4
8,9
d mm
11,0
12,0
12,9
13,8
17,6
22,7
23,6
28,6
31,8
38,4
41,8
2. Max Shock
F daN
238
216
192
161
126
91,6
79,9
65,0
56,0
41,7
37,3
d mm
28
31
35
45
47
57
70
72
79
98
102
3. Max Vibration
2a mm
3,1
3,4
3,9
5,0
5,3
6,3
7,8
8,0
8,8
10,8
11,3
f Hz
7,3
7,0
6,6
6,0
5,6
5,1
4,7
4,5
4,3
3,9
3,7
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
