Wire rope isolator

DEFINITION
series HH14
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range : - 180°C to 300°C (-290°F to 570°F)
  • Great adaptability/versatility

Specials on request

(material size and number of loops, etc.)

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

HH14

Cable:
stainless steel
(galvanized available)
Retainer bars:
aluminium alloy/SurTec
Screws:
alloy steel/zinc plate
Inserts:
stainless steel.
All stainless steel
version HHSS14

Other materials on request
Model

height

h (mm)

width

w (mm)

weight

(kg)

-12
76
92
0,95
-15
83
102
1,0
-17
89
105
1,1
-20
95
121
1,2
-30
108
133
1,3
-40
124
143
1,4
-50
137
156
1,5
-60
155
180
1,7
-70
166
186
1,7
-80
175
210
1,9
Interfaces

fixtures holes D

Bar 2
Bar 1
2 through holes ø8,8mm
2 through holes ø8,8mm countersunk 90°
2 inserts M8
2 through holes ø8,8mm
TM2
not standard
not standard
2 through holes ø8,8mm countersunk 90°
TCM
CM2
not standard
2 inserts M8
TIM
CIM
IM2
H
H
1
4

Serie: HH14

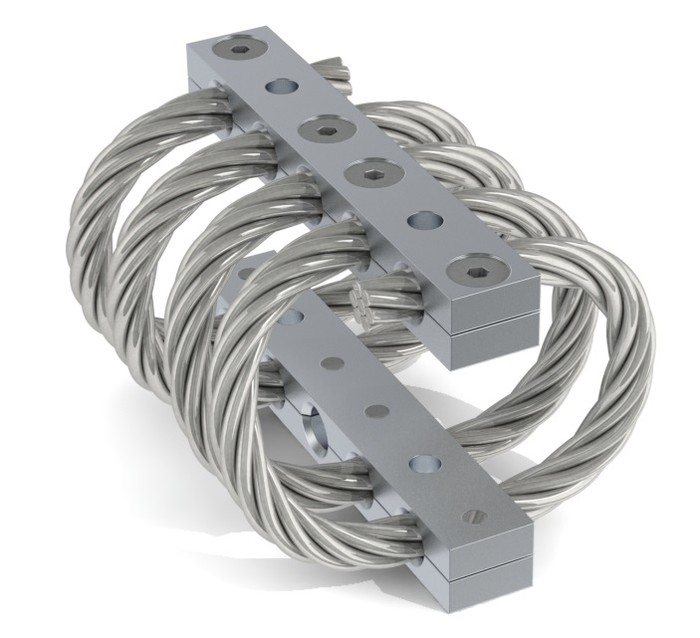

'Half-Helical' mount from the HH14 series

-
1
2

Model: -12

height: 76mm
width: 92mm
weight: 0,95kg
loops: serie standard is 04 loops

C
I
M

Interface: CIM

2 through holes ø8,8mm countersunk 90° in bar 1,
2 inserts M8 in bar 2

Wire rope isolator

PERFORMANCE DATA
series HH14

Compression and tension

HH14 Series
Model
-12
-15
-17
-20
-30
-40
-50
-60
-70
-80
1. Max Static
F daN
258
206
194
140
116
102
85,9
64,4
60,7
47,6
d mm
5,8
7,0
8,0
9,0
11,1
13,8
15,7
18,9
20,1
22,2
2. Max Shock
F daN
775
618
583
421
350
306
257
193
182
142
d mm
31
37
43
48
60
74
86
102
112
120
3. Max Vibration
2a mm
3,5
4,2
4,8
5,4
6,6
8,2
9,5
11,3
12,4
13,3
f Hz
6,7
6,2
5,6
5,6
4,9
4,2
3,9
3,6
3,4
3,4
1. Max Static
F daN
258
206
194
140
116
102
85,9
64,4
60,7
47,6
d mm
4,4
5,4
5,7
7,4
8,7
9,5
10,8
13,4
13,8
16,7
2. Max Shock
F daN
2573
2112
1852
1533
1200
952
788
610
550
472
d mm
18
23
23
34
38
38
43
55
54
71
3. Max Vibration
2a mm
2,1
2,6
2,6
3,8
4,2
4,3
4,8
6,1
6,0
7,9
f Hz
9,7
8,7
8,6
7,4
6,9
6,6
6,2
5,6
5,5
5,0

Compression/roll 45° - Tension/roll 45°

HH14 Series
Model
-12
-15
-17
-20
-30
-40
-50
-60
-70
-80
1. Max Static
F daN
193
154
145
105
87,6
76,7
64,4
48,3
45,6
35,7
d mm
8,2
9,8
11,2
12,6
15,7
19,4
22,5
26,7
29,3
31,4
2. Max Shock
F daN
471
378
351
261
214
183
153
116
108
86,7
d mm
47
56
64
72
90
112
129
153
168
180
3. Max Vibration
2a mm
5,2
6,2
7,1
8,0
10,0
12,3
14,3
16,9
18,6
19,9
f Hz
5,7
5,2
4,8
4,7
4,2
3,6
3,3
3,1
2,9
2,9
1. Max Static
F daN
193
154
145
105
87,6
76,7
64,4
48,3
45,6
35,7
d mm
6,8
8,4
8,8
11,6
13,5
14,8
16,8
20,8
21,5
26,0
2. Max Shock
F daN
1244
1023
891
747
581
457
378
293
263
228
d mm
21
27
26
39
43
44
49
63
62
82
3. Max Vibration
2a mm
2,4
3,0
3,0
4,4
4,8
4,9
5,5
7,0
6,9
9,0
f Hz
8,9
8,0
7,8
6,8
6,3
6,0
5,6
5,1
5,0
4,5

Shear or Roll

HH14 Series
Model
-12
-15
-17
-20
-30
-40
-50
-60
-70
-80
1. Max Static
F daN
129
103
97,2
70,3
58,4
51,1
42,9
32,2
30,4
23,8
d mm
11,0
13,2
15,1
17,0
21,1
26,1
30,2
35,9
39,3
42,2
2. Max Shock
F daN
685
548
469
385
294
227
185
142
126
109
d mm
29
36
38
49
57
65
74
90
95
111
3. Max Vibration
2a mm
3,2
4,0
4,2
5,4
6,3
7,2
8,2
10,0
10,5
12,3
f Hz
7,2
6,5
6,2
5,6
5,1
4,8
4,4
4,0
3,9
3,6
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
