Wire rope isolator

DEFINITION
series HH15
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range : - 180°C to 300°C (-290°F to 570°F)
  • Great adaptability/versatility

Specials on request

(material size and number of loops, etc.)

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

HH15

Cable:
stainless steel
(galvanized available)
Retainer bars:
aluminium alloy/SurTec
Screws:
alloy steel/zinc plate
Inserts:
stainless steel.
All stainless steel
version HHSS15

Other materials on request
Model

height

h (mm)

width

w (mm)

weight

(kg)

-12
87
102
1,4
-15
94
112
1,5
-17
98
120
1,6
-20
107
135
1,7
-30
117
152
1,9
-40
125
165
2,1
-50
135
178
2,3
-60
146
185
2,3
Interfaces

fixtures holes D

Bar 2
Bar 1
2 through holes ø10,8mm
2 through holes ø10,8mm countersunk 90°
2 inserts M10
2 through holes ø10,8mm
TM2
not standard
not standard
2 through holes ø10,8mm countersunk 90°
TCM
CM2
not standard
2 inserts M10
TIM
CIM
IM2
H
H
1
5

Serie: HH15

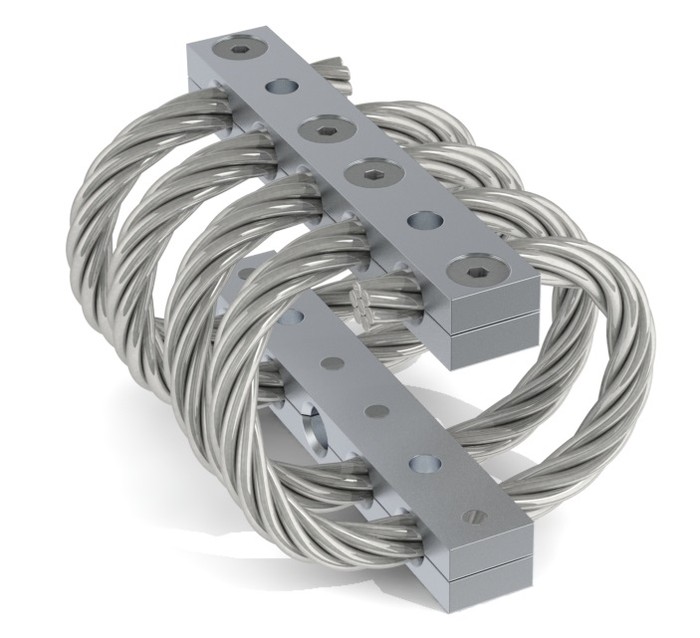

'Half-Helical' mount from the HH15 series

-
1
2

Model: -12

height: 87mm
width: 102mm
weight: 1,4kg
loops: serie standard is 04 loops

C
I
M

Interface: CIM

2 through holes ø10,8mm countersunk 90° in bar 1,
2 inserts M10 in bar 2

Wire rope isolator

PERFORMANCE DATA
series HH15

Compression and tension

HH15 Series
Model
-12
-15
-17
-20
-30
-40
-50
-60
1. Max Static
F daN
439
360
307
238
186
157
136
128
d mm
6,1
7,3
8,0
9,5
11,1
12,4
14,1
15,9
2. Max Shock
F daN
1319
1080
923
716
558
472
408
384
d mm
33
39
43
51
60
67
76
86
3. Max Vibration
2a mm
3,7
4,4
4,8
5,6
6,6
7,4
8,4
9,5
f Hz
6,6
6,1
5,9
5,5
5,1
4,8
4,5
4,2
1. Max Static
F daN
439
360
307
238
186
157
136
128
d mm
4,8
5,9
6,7
8,3
10,1
11,5
12,9
13,7
2. Max Shock
F daN
4562
3811
3409
2760
2240
1933
1652
1446
d mm
21
26
31
40
51
59
66
65
3. Max Vibration
2a mm
2,4
2,9
3,5
4,5
5,7
6,6
7,3
7,2
f Hz
9,2
8,4
7,8
7,0
6,3
5,9
5,6
5,5

Compression/roll 45° - Tension/roll 45°

HH15 Series
Model
-12
-15
-17
-20
-30
-40
-50
-60
1. Max Static
F daN
329
270
230
179
139
118
102
96,2
d mm
8,7
10,3
11,2
13,3
15,7
17,6
19,9
22,5
2. Max Shock
F daN
808
665
573
448
351
298
257
239
d mm
49
59
64
76
90
101
114
129
3. Max Vibration
2a mm
5,5
6,5
7,1
8,5
10,0
11,1
12,6
14,3
f Hz
5,6
5,2
5,0
4,7
4,3
4,1
3,8
3,6
1. Max Static
F daN
329
270
230
179
139
118
102
96,2
d mm
7,5
9,1
10,4
12,9
15,7
17,6
19,9
21,2
2. Max Shock
F daN
2213
1852
1663
1351
1100
951
812
706
d mm
24
30
36
46
58
68
75
75
3. Max Vibration
2a mm
2,7
3,4
4,0
5,1
6,5
7,5
8,3
8,2
f Hz
8,4
7,6
7,1
6,4
5,8
5,4
5,1
5,0

Shear or Roll

HH15 Series
Model
-12
-15
-17
-20
-30
-40
-50
-60
1. Max Static
F daN
219
180
153
119
93,1
78,8
68,1
64,2
d mm
11,6
13,8
15,1
17,9
21,1
23,6
26,8
30,2
2. Max Shock
F daN
1246
1013
894
705
559
475
401
349
d mm
32
38
44
54
66
76
85
90
3. Max Vibration
2a mm
3,5
4,3
4,9
6,0
7,4
8,4
9,4
9,9
f Hz
7,0
6,3
6,0
5,4
4,9
4,6
4,3
4,2
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
