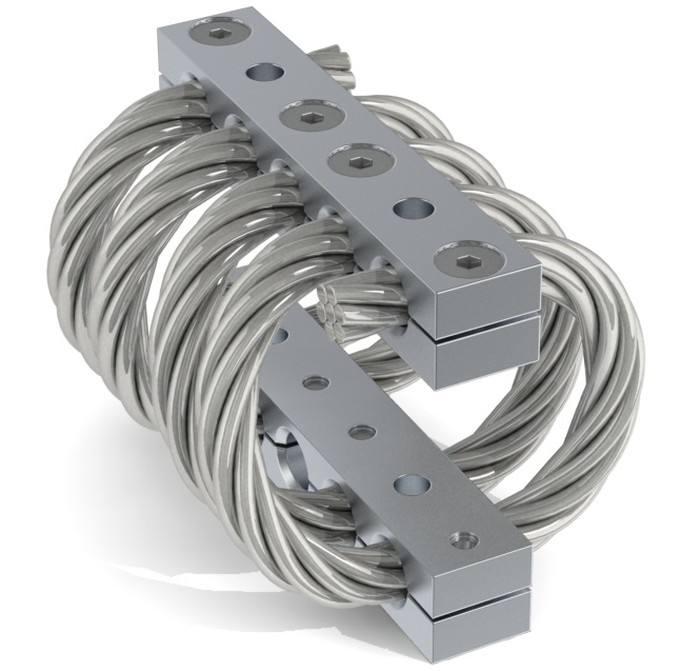

Wire rope isolator

DEFINITION
series HH16
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range : - 180°C to 300°C (-290°F to 570°F)
  • Great adaptability/versatility

Specials on request

(material size and number of loops, etc.)

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

HH16

Cable:
stainless steel
galvanized available: HHG
Retainer bars:
aluminium alloy/
SurTec
Screws:
alloy steel/zinc plate
Inserts:
stainless steel

All stainless steel: HHSS

Other materials on request
Model

height

H (mm)

width

W (mm)

weight

(kg)

-15
98
115
2,5
-17
104
125
2,6
-20
110
135
2,8
-25
117
145
2,9
-30
125
160
3,1
-40
135
175
3,4
-50
145
185
3,6
-60
160
200
3,8
-70
175
215
4,1
Interfaces

fixtures holes D

Bar 2
Bar 1
2 through holes ø13,5mm
2 through holes ø13,5mm countersunk 90°
2 inserts M12
2 through holes ø13,5mm
TM2
not standard
not standard
2 through holes ø13,5 mm countersunk 90°
TCM
CM2
not standard
2 inserts M12
TIM
CIM
IM2
H
H
1
6

Serie: HH16

'Half-Helical' mount from the HH16 series

-
1
5

Model: -15

height: 98mm
width: 115mm
weight: 2,5kg
loops: serie standard is 04 loops

C
I
M

Interface: CIM

2 through holes ø13,5mm countersunk 90° in bar 1,
2 inserts M12 in bar 2

1
ISO 9001 ROHS Compliant

Wire rope isolator

PERFORMANCE DATA
series HH16

Compression and tension

HH16 Series
Model
-15
-17
-20
-25
-30
-40
-50
-60
-70
1. Max Static
F daN
574
478
404
348
281
235
212
184
161
d mm
5,8
6,8
7,8
9
10,3
12
13,6
16,1
18,6
2. Max Shock
F daN
1723
1435
1212
1045
845
705
638
553
484
d mm
31
36
42
48
55
64
73
87
100
3. Max Vibration
2a mm
3,5
4,1
4,6
5,4
6,1
7,1
8,1
9,6
11,1
f Hz
8,1
7,5
7
6,5
6,1
5,6
5,3
4,9
4,6
1. Max Static
F daN
574
478
404
348
281
235
212
184
161
d mm
4,9
6
7
8
9,6
11,2
12,3
13,9
15,5
2. Max Shock
F daN
6407
5507
4775
4126
3494
2933
2543
2098
1769
d mm
23
29
34
40
50
58
62
67
72
3. Max Vibration
2a mm
2,6
3,2
3,8
4,4
5,5
6,5
6,8
7,4
8
f Hz
10,2
9,2
8,4
7,8
7,1
6,6
6,3
6
5,8

Compression/roll 45° - Tension/roll 45°

HH16 Series
Model
-15
-17
-20
-25
-30
-40
-50
-60
-70
1. Max Static
F daN
430
358
303
261
211
176
159
138
121
d mm
8,2
9,4
10,6
12,2
16,5
19,1
18,5
22,5
26,5
2. Max Shock
F daN
1148
961
816
703
573
479
430
370
322
d mm
47
55
63
72
83
97
110
130
151
3. Max Vibration
2a mm
5,2
6,1
7
8
9,2
10,7
12,2
14,4
16,6
f Hz
6,1
5,6
5,3
4,9
4,5
4,2
4
3,7
3,4
1. Max Static
F daN
430
358
303
261
211
176
159
138
121
d mm
6
7,7
8,2
9,4
12,3
14,5
14,7
17,7
18,3
2. Max Shock
F daN
3205
2760
2396
2071
1758
1476
1277
1051
884
d mm
26
33
39
46
57
67
71
77
82
3. Max Vibration
2a mm
3
3,7
4,4
5,1
6,3
7,4
7,8
8,5
9,1
f Hz
8,2
7,5
6,8
6,3
5,8
5,4
5,1
4,9
4,6

Shear or Roll

HH16 Series
Model
-15
-17
-20
-25
-30
-40
-50
-60
-70
1. Max Static
F daN
287
239
202
174
140
117
106
92,3
80,8
d mm
6,8
8,2
9,7
10,9
13,4
15,4
18,6
22,7
24
2. Max Shock
F daN
1886
1571
1327
1121
924
760
652
531
442
d mm
32
39
46
53
63
74
81
91
102
3. Max Vibration
2a mm
3,6
4,3
5,1
5,8
7
8,2
9
10,1
11,2
f Hz
2,9
2,6
2,4
2,2
2
1,9
1,8
1,8
1,7
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
