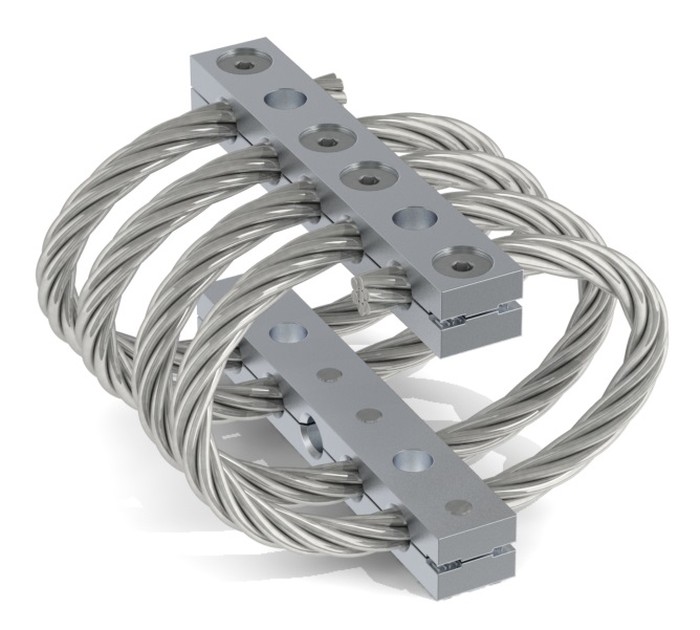

Wire rope isolator

DEFINITION
series HH8
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range : - 180°C to 300°C (-290°F to 570°F)
  • Great adaptability/versatility

Specials on request

(material size and number of loops, etc.)

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

HH8

Cable:
stainless steel
(galvanized available HHG)
Retainer bars:
aluminium alloy/SurTec
Screws:
alloy steel/zinc plate
Inserts:
stainless steel

All stainless steel: HHSS

Other materials on request
Model

height

h (mm)

width

w (mm)

weight

(kg)

-10
45
54
0,16
-20
51
61
0,17
-25
56
69
0,18
-30
60
78
0,20
-35
60
87
0,21
-38
64
93
0,21
-40
64
98
0,22
-50
79
106
0,24
-60
95
127
0,28
Interfaces

fixtures holes D

Bar 2
Bar 1
2 through holes ø7mm
2 through holes ø7mm countersunk 90°
2 inserts M6
2 through holes ø7mm
TM2
not standard
not standard
2 through holes ø7mm countersunk 90°
TCM
CM2
not standard
2 inserts M6
TIM
CIM
IM2
H
H
8

Serie: HH8

'Half-Helical' mount from the HH8 series

-
1
0

Model: -10

height: 45mm
width: 54mm
weight: 0,16kg
loops: serie standard is 04 loops

C
I
M

Interface: CIM

2 through holes ø7mm countersunk 90° in bar 1,
2 inserts M6 in bar 2

1
ISO 9001 ROHS Compliant

Wire rope isolator

PERFORMANCE DATA
series HH8

Compression and tension

HH8 Series
Model
-10
-20
-25
-30
-35
-38
-40
-50
-60
1. Max Static
F daN
36,7
28,8
22,3
17,2
14,0
11,7
10,9
9,6
7,1
d mm
3,3
4,3
5,2
5,8
5,8
6,5
6,5
9,0
11,6
2. Max Shock
F daN
110
86,5
66,9
51,5
42,1
35,2
32,7
28,7
21,3
d mm
18
23
27
31
31
35
35
48
63
3. Max Vibration
2a mm
2,0
2,6
3,1
3,5
3,5
3,9
3,9
5,4
6,9
f Hz
9,2
8,0
7,4
7,1
7,3
6,9
7,0
5,7
5,0
1. Max Static
F daN
36,7
28,8
22,3
17,2
14,0
11,7
10,9
9,6
7,1
d mm
2,9
3,6
4,4
5,4
5,8
6,5
6,5
8,4
10,5
2. Max Shock
F daN
415
315
253
212
202
175
126
119
84,8
d mm
13
16
21
28
36
42
40
44
52
3. Max Vibration
2a mm
1,5
1,8
2,4
3,1
4,0
4,7
4,5
4,9
5,8
f Hz
12,0
10,7
9,6
8,6
8,0
7,5
7,5
6,9
6,2

Compression/roll 45° - Tension/roll 45°

HH8 Series
Model
-10
-20
-25
-30
-35
-38
-40
-50
-60
1. Max Static
F daN
27,6
21,6
16,7
12,9
10,5
8,8
8,2
7,2
5,3
d mm
4,7
6,1
7,3
8,2
8,2
9,1
9,1
12,6
16,4
2. Max Shock
F daN
68,7
53,6
41,7
32,6
27,3
22,9
21,5
18,2
13,4
d mm
27
35
41
47
47
52
52
72
94
3. Max Vibration
2a mm
3,0
3,9
4,6
5,2
5,2
5,8
5,8
8,0
10,4
f Hz
7,8
6,8
6,3
6,0
6,2
5,8
5,9
4,9
4,2
1. Max Static
F daN
27,6
21,6
16,7
12,9
10,5
8,8
8,2
7,2
5,3
d mm
4,4
5,6
6,9
8,2
8,2
9,1
9,1
12,6
16,3
2. Max Shock
F daN
203
153
123
104
100
87,3
64,7
59,0
41,6
d mm
15
19
24
32
41
48
46
50
60
3. Max Vibration
2a mm
1,7
2,1
2,7
3,5
4,6
5,3
5,2
5,6
6,7
f Hz
10,9
9,7
8,7
7,8
7,2
6,7
6,7
6,3
5,7

Shear or Roll

HH8 Series
Model
-10
-20
-25
-30
-35
-38
-40
-50
-60
1. Max Static
F daN
18,4
14,4
11,1
8,6
7,0
5,9
5,4
4,8
3,6
d mm
6,3
8,2
9,8
11,0
11,0
12,3
12,3
17,0
22,0
2. Max Shock
F daN
112
81,9
64,1
52,5
48,8
41,4
34,7
28,3
19,8
d mm
18
23
29
35
41
47
46
56
69
3. Max Vibration
2a mm
2,1
2,6
3,2
3,9
4,6
5,3
5,2
6,2
7,6
f Hz
9,2
8,1
7,3
6,7
6,4
6,0
6,0
5,4
4,8
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
