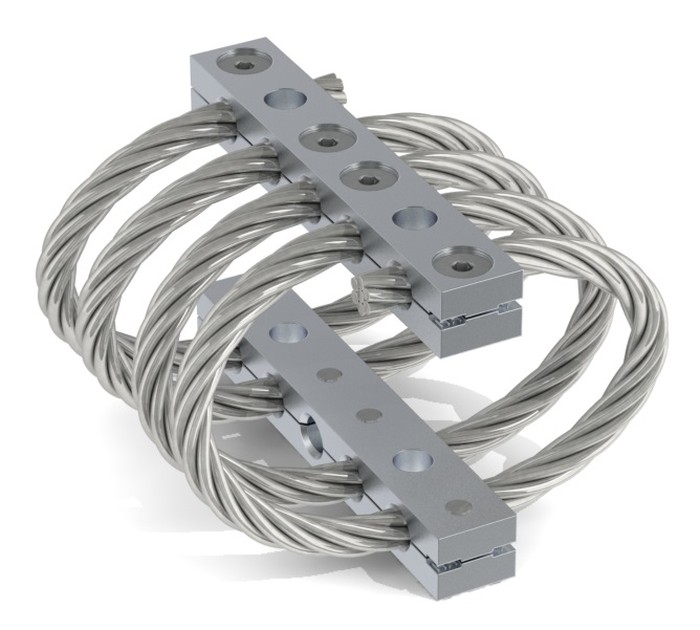

Wire rope isolator

DEFINITION
series HH9
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range : - 180°C to 300°C (-290°F to 570°F)
  • Great adaptability/versatility

Specials on request

(material size and number of loops, etc.)

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

HH9

Cable:
stainless steel
(galvanized available)
Retainer bars:
aluminium alloy/SurTec
Screws:
alloy steel/zinc plate
Inserts:
stainless steel.
All stainless steel
version HHSS9

Other materials on request
Model

height

h (mm)

width

w (mm)

weight

(kg)

-10
45
56
0,18
-20
51
63
0,19
-25
56
71
0,21
-30
60
80
0,22
-35
60
89
0,23
-38
64
95
0,25
-40
64
100
0,25
-50
79
108
0,28
-60
95
128
0,32
Interfaces

fixtures holes D

Bar 2
Bar 1
2 through holes ø7mm
2 through holes ø7mm counter-sunk 90°
2 inserts M6
2 through holes ø7mm
TM2
not standard
not standard
2 through holes ø7mm counter-sunk 90°
CM
CM2
not standard
2 inserts M6
IM
CIM
IM2
H
H
9

Serie: HH9

'Half-Helical' mount from the HH9 series

-
1
0

Model: -10

height: 45mm
width: 56mm
weight: 0,18kg
loops: serie standard is 04 loops

C
I
M

Interface: CIM

2 through holes ø7mm counter-sunk 90° in bar 1,
2 inserts M6 in bar 2

Wire rope isolator

PERFORMANCE DATA
series HH9

Compression and tension

HH9 Series
Model
-10
-20
-25
-30
-35
-38
-40
-50
-60
1. Max Static
F daN
56,2
43,8
33,7
25,9
20,0
17,6
15,6
14,3
10,4
d mm
3,3
4,3
5,2
5,8
5,8
6,5
6,5
9,0
11,6
2. Max Shock
F daN
168
131
101
77,8
60,0
53,0
46,8
43,0
31,4
d mm
18
23
27
31
31
35
35
48
63
3. Max Vibration
2a mm
2,0
2,6
3,1
3,5
3,5
3,9
3,9
5,4
6,9
f Hz
9,2
8,0
7,4
7,1
7,3
6,9
7,0
5,7
5,0
1. Max Static
F daN
56,2
43,8
33,7
25,9
20,0
17,6
15,6
14,3
10,4
d mm
2,8
3,5
4,4
5,3
5,8
6,5
6,5
8,4
10,5
2. Max Shock
F daN
619
470
376
315
297
259
171
177
125
d mm
13
16
20
27
37
41
40
43
53
3. Max Vibration
2a mm
1,4
1,8
2,3
3,0
4,2
4,6
4,5
4,8
5,9
f Hz
12,2
10,8
9,7
8,7
7,9
7,5
7,4
7,0
6,2

Compression/roll 45° - Tension/roll 45°

HH9 Series
Model
-10
-20
-25
-30
-35
-38
-40
-50
-60
1. Max Static
F daN
42,1
32,9
25,3
19,4
15,0
13,2
11,7
10,7
7,8
d mm
4,7
6,1
7,3
8,2
8,2
9,1
9,1
12,6
16,4
2. Max Shock
F daN
104
81,1
62,9
49,1
39,0
34,4
30,8
27,2
19,7
d mm
27
35
41
47
47
52
52
72
94
3. Max Vibration
2a mm
3,0
3,9
4,6
5,2
5,2
5,8
5,8
8,0
10,4
f Hz
7,8
6,8
6,3
6,0
6,2
5,8
5,9
4,8
4,2
1. Max Static
F daN
42,1
32,9
25,3
19,4
15,0
13,2
11,7
10,7
7,8
d mm
4,3
5,5
6,8
8,2
8,2
9,1
9,1
12,6
16,3
2. Max Shock
F daN
302
228
184
154
148
129
88,0
87,4
61,4
d mm
15
18
23
31
43
47
46
49
60
3. Max Vibration
2a mm
1,6
2,0
2,6
3,4
4,8
5,2
5,2
5,5
6,7
f Hz
11,1
9,8
8,8
7,9
7,1
6,8
6,7
6,3
5,6

Shear or Roll

HH9 Series
Model
-10
-20
-25
-30
-35
-38
-40
-50
-60
1. Max Static
F daN
28,1
21,9
16,9
13,0
10,0
8,8
7,8
7,2
5,2
d mm
6,3
8,2
9,8
11,0
11,0
12,3
12,3
17,0
22,0
2. Max Shock
F daN
167
121
95,5
78,2
71,2
61,6
48,6
42,1
29,2
d mm
18
23
28
35
42
47
46
55
69
3. Max Vibration
2a mm
2,0
2,6
3,2
3,9
4,7
5,2
5,2
6,1
7,7
f Hz
9,3
8,2
7,4
6,8
6,3
6,0
6,0
5,4
4,8
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
