Wire rope isolators: 'Helical'

DEFINITION
series CB1280
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range : -180°C to +300°C / -290F to 570 F
  • Great adaptability/versatility

Specials on request

(material size and number of loops, etc.)

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

CB1280

Cable:
stainless steel
galvanized available: CBG
Retainer bars:
aluminium alloy/
SurTec
Screws:
alloy steel/ zinc plate
Inserts:
stainless steel

All stainless steel: CBSS

Other materials on request
Model

height

H (mm)

width

W (mm)

weight

(kg)

-10
48
57
0,37
-20
54
64
0,40
-25
59
72
0,43
-30
63
81
0,46
-35
63
90
0,48
-38
67
96
0,50
-40
67
101
0,52
-50
82
109
0,57
-60
98
129
0,66
Interfaces

fixtures holes D

Bar 2
Bar 1
2 through holes ø7mm
2 through holes ø7mm counter-sunk 90°
2 inserts M6
2 through holes ø7mm
no suffix
not standard
not standard
2 through holes ø7mm counter-sunk 90°
CM
CM2
not standard
2 inserts M6
IM
CIM
IM2
C
B
1
2
8
0

Serie: CB1280

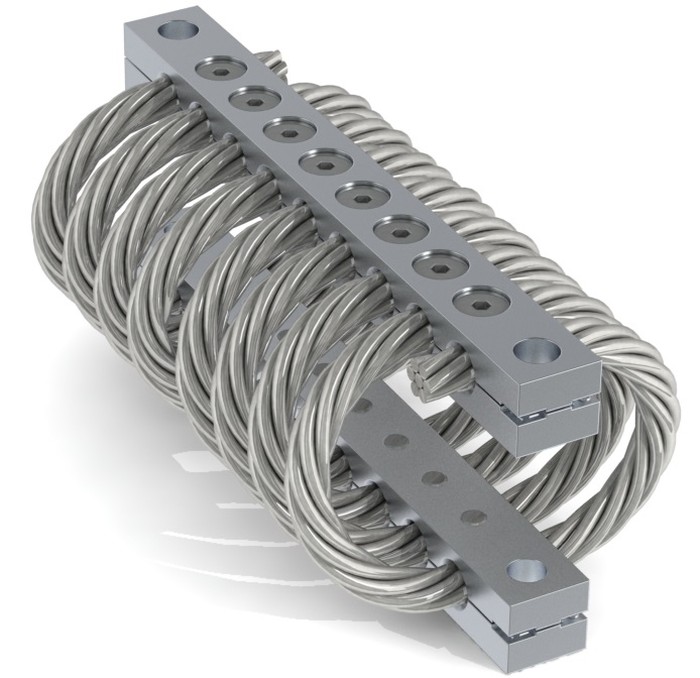

'Helical' mount from the CB1280 series

-
1
0

Model: -10

height: 48mm
width: 57mm
weight: 0,37kg
loops: serie standard is 08 loops

C
I
M

Interface: CIM

2 through holes ø7mm counter-sunk 90° in bar 1,
2 inserts M6 in bar 2

1
ISO 9001 ROHS Compliant

Wire rope isolators: 'Helical'

PERFORMANCE DATA
series CB1280

Compression and tension

CB1280 Series
Model
-10
-20
-25
-30
-35
-38
-40
-50
-60
1. Max Static
F daN
107
85,1
65,9
50,8
39,3
34,8
30,7
28,4
20,8
d mm
3,2
4,2
5
5,6
5,6
6,3
6,3
8,8
11,5
2. Max Shock
F daN
323
255
197
152
117
104
92,2
85,1
62,3
d mm
17
22
27
30
30
34
34
47
62
3. Max Vibration
2a mm
1,9
2,5
3
3,4
3,4
3,8
3,8
5,2
6,8
f Hz
11,1
9,7
8,8
8,2
8,1
7,6
7,6
6,6
5,8
1. Max Static
F daN
107
85,1
65,9
50,8
39,3
34,8
30,7
28,4
20,8
d mm
2,6
3,4
4,2
5,2
5,6
6,3
6,3
8,2
10,4
2. Max Shock
F daN
1189
910
733
616
582
510
339
350
247
d mm
12
15
20
26
36
40
39
42
52
3. Max Vibration
2a mm
1,4
1,7
2,2
2,9
4
4,4
4,4
4,7
5,8
f Hz
13,9
12,4
11
9,8
8,6
8,2
8
7,7
6,9

Compression/roll 45° - Tension/roll 45°

CB1280 Series
Model
-10
-20
-25
-30
-35
-38
-40
-50
-60
1. Max Static
F daN
81
63,8
49,4
38,1
29,4
26,1
23
21,3
15,6
d mm
4,5
6
7
9,1
9,9
9,4
10,8
14,1
15,6
2. Max Shock
F daN
215
168
131
103
82
72,5
64,9
57,7
42
d mm
25
33
40
45
45
51
51
71
93
3. Max Vibration
2a mm
2,8
3,7
4,5
5
5
5,6
5,6
7,9
10,2
f Hz
8,3
7,2
6,6
6,1
6
5,8
5,7
4,9
4,3
1. Max Static
F daN
81
63,8
49,4
38,1
29,4
26,1
23
21,3
15,6
d mm
3,2
4,4
5,2
6,4
7,6
8,3
7,6
10,4
12,3
2. Max Shock
F daN
594
454
367
309
295
258
178
176
124
d mm
14
17
22
30
41
46
45
48
59
3. Max Vibration
2a mm
1,6
2
2,5
3,3
4,6
5,1
5
5,4
6,6
f Hz
11,2
10,1
8,9
7,9
7
6,7
6,5
6,3
5,6

Shear or Roll

CB1280 Series
Model
-10
-20
-25
-30
-35
-38
-40
-50
-60
1. Max Static
F daN
54
42,5
33
25,4
19,6
17,4
15,4
14,2
10,4
d mm
4,1
4,8
6,1
6,8
7
9
8,7
12,3
17
2. Max Shock
F daN
339
248
195
159
145
125
100
86,3
60
d mm
17
22
27
34
41
45
45
54
68
3. Max Vibration
2a mm
1,9
2,5
3,1
3,8
4,6
5
5
6
7,5
f Hz
4
3,5
3,2
2,8
2,4
2,4
2,5
2,3
2
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
