Wire rope isolators: 'Helical'

DEFINITION
series CB1290
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range : -180°C to +300°C / -290F to 570 F
  • Great adaptability/versatility

Specials on request

(material size and number of loops, etc.)

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

CB1290

Cable:
stainless steel
galvanized available: CB
Retainer bars:
aluminium alloy/
SurTec
Screws:
alloy steel/ zinc plate
Inserts:
stainless steel

All stainless steel: CBSS

Other materials on request
Model

height

H (mm)

width

W (mm)

weight

(kg)

-10
48
59
0,44
-20
54
66
0,49
-25
59
74
0,53
-30
63
83
0,57
-35
63
92
0,60
-38
67
98
0,63
-40
67
103
0,64
-50
82
111
0,72
-60
98
130
0,83
Interfaces

fixtures holes D

Bar 2
Bar 1
2 through holes ø7mm
2 through holes ø7mm counter-sunk 90°
2 inserts M6
2 through holes ø7mm
no suffix
not standard
not standard
2 through holes ø7mm counter-sunk 90°
CM
CM2
not standard
2 inserts M6
IM
CIM
IM2
C
B
1
2
9
0

Serie: CB1290

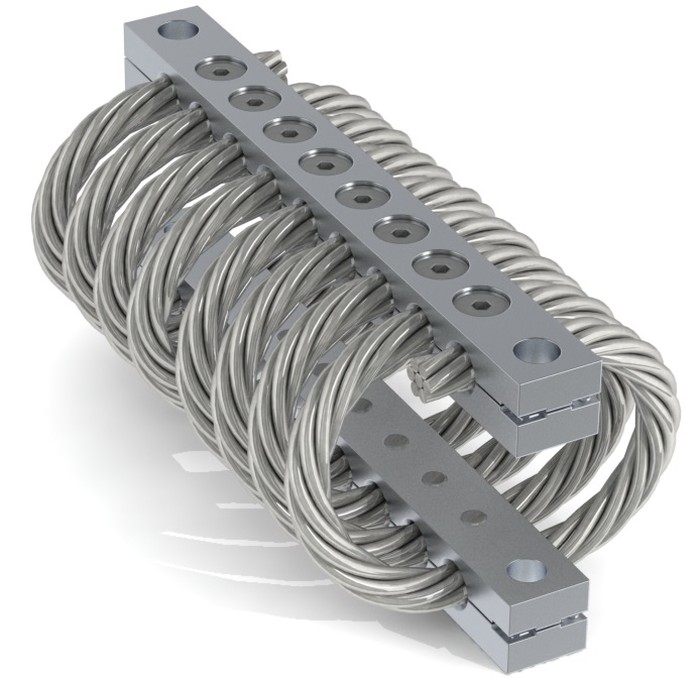

'Helical' mount from the CB1290 series

-
1
0

Model: -10

height: 48mm
width: 59mm
weight: 0,44kg
loops: serie standard is 08 loops

C
I
M

Interface: CIM

2 through holes ø7mm counter-sunk 90° in bar 1,
2 inserts M6 in bar 2

1
ISO 9001 ROHS Compliant

Wire rope isolators: 'Helical'

PERFORMANCE DATA
series CB1290

Compression and tension

CB1290 Series
Model
-10
-20
-25
-30
-35
-38
-40
-50
-60
1. Max Static
F daN
168
133
104
80,8
62,6
55,5
49,2
45,5
34
d mm
3,2
4,2
5
5,6
5,6
6,3
6,3
8,8
11,5
2. Max Shock
F daN
505
401
312
242
187
166
147
136
102
d mm
17
22
27
30
30
34
34
47
62
3. Max Vibration
2a mm
1,9
2,5
3
3,4
3,4
3,8
3,8
5,2
6,8
f Hz
11
9,6
8,8
8,2
8,1
7,6
7,6
6,6
5,8
1. Max Static
F daN
168
133
104
80,8
62,6
55,5
49,2
45,5
34
d mm
2,8
3,5
4,3
5,3
5,6
6,3
6,3
8,3
10,4
2. Max Shock
F daN
1927
1475
1191
1002
949
831
521
570
405
d mm
13
16
21
27
37
41
39
43
52
3. Max Vibration
2a mm
1,5
1,8
2,3
3
4,2
4,6
4,4
4,8
5,8
f Hz
13,6
12,1
10,8
9,6
8,5
8,1
8
7,6
6,9

Compression/roll 45° - Tension/roll 45°

CB1290 Series
Model
-10
-20
-25
-30
-35
-38
-40
-50
-60
1. Max Static
F daN
126
100
78,2
60,6
46,9
41,6
36,9
34,1
25,5
d mm
4,4
5,9
6,9
9
9,8
11,1
10,7
14
15,6
2. Max Shock
F daN
338
267
209
164
131
116
104
92,8
68,8
d mm
25
33
40
45
45
51
51
71
93
3. Max Vibration
2a mm
2,8
3,7
4,5
5
5
5,6
5,6
7,9
10,2
f Hz
8,3
7,2
6,6
6,1
6
5,7
5,7
4,9
4,3
1. Max Static
F daN
126
100
78,2
60,6
46,9
41,6
36,9
34,1
25,5
d mm
3,5
4,2
5,6
6,8
6,6
7,1
9
9,2
12,3
2. Max Shock
F daN
965
737
596
504
482
421
275
287
203
d mm
15
18
24
31
43
47
45
49
59
3. Max Vibration
2a mm
1,7
2,1
2,6
3,5
4,8
5,2
5
5,5
6,6
f Hz
11
9,8
8,8
7,8
6,9
6,6
6,6
6,1
5,6

Shear or Roll

CB1290 Series
Model
-10
-20
-25
-30
-35
-38
-40
-50
-60
1. Max Static
F daN
84,2
66,9
52,1
40,4
31,3
27,8
24,6
22,8
17
d mm
3,8
5,1
6,4
7,2
7,2
9,3
8,6
12,6
17
2. Max Shock
F daN
549
402
316
259
235
204
157
140
98,3
d mm
18
22
28
34
42
46
45
55
68
3. Max Vibration
2a mm
2
2,5
3,1
3,8
4,7
5,2
5
6,1
7,5
f Hz
3,8
3,5
3,1
2,8
2,4
2,3
2,5
2,2
2
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
