Wire rope isolators: 'Helical'

DEFINITION
series CB1300
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range : -180°C to +300°C / -290F to 570 F
  • Great adaptability/versatility

Specials on request

(material size and number of loops, etc.)

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

CB1300

Cable:
stainless steel
galvanized available: CBG
Retainer bars:
aluminium alloy/
SurTec
Screws:
alloy steel/ zinc plate
Inserts:
stainless steel

All stainless steel: CBSS

Other materials on request
Model

height

H (mm)

width

W (mm)

weight

(kg)

-12
68
80
0,71
-15
71
84
0,74
-20
74
90
0,76
-25
82
108
0,85
-30
77
104
0,82
-35
89
108
0,87
-40
105
121
0,96
-50
108
140
1
-60
124
143
1,1
-70
134
153
1,2
-80
155
180
1,3
-90
166
186
1,4
Interfaces

fixtures holes D

Bar 2
Bar 1
2 through holes ø7mm
2 through holes ø7mm counter-sunk 90°
4 inserts M6
2 through holes ø7mm
no suffix
not standard
not standard
2 through holes ø7mm counter-sunk 90°
CM
CM2
not standard
4 inserts M6
IM
CIM
IM2
C
B
1
3
0
0

Serie: CB1300

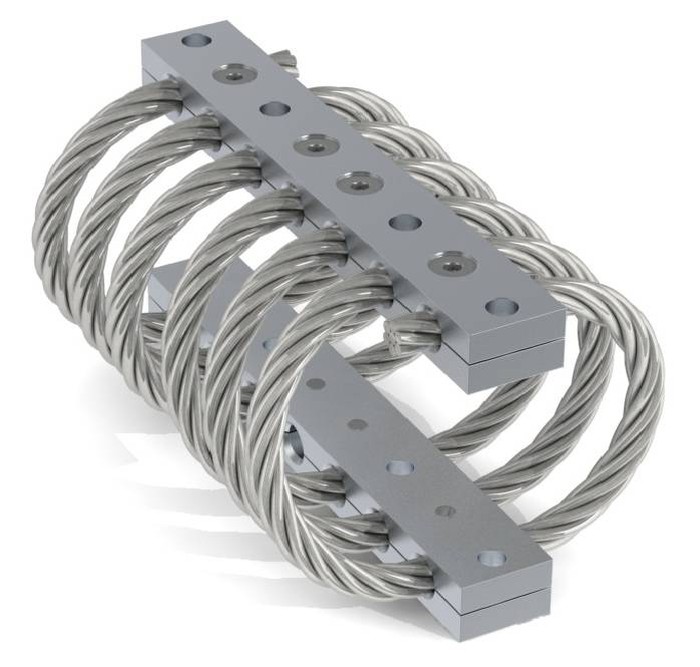

'Helical' mount from the CB1300 series

-
1
2

Model: -12

height: 68mm
width: 80mm
weight: 0,71kg
loops: serie standard is 06 loops

C
I
M

Interface: CIM

2 through holes ø7mm counter-sunk 90° in bar 1,
4 inserts M6 in bar 2

1
ISO 9001 ROHS Compliant

Wire rope isolators: 'Helical'

PERFORMANCE DATA
series CB1300

Compression and tension

CB1300 Series
Model
-12
-15
-20
-25
-30
-35
-40
-50
-60
-70
-80
-90
1. Max Static
F daN
162
146
126
83,6
89,8
85,6
66,9
48,7
47,8
41,7
30,2
28,5
d mm
5,4
5,9
6,8
8,1
7,3
9,3
11,4
12,4
14,6
16,1
20,1
20,9
2. Max Shock
F daN
488
438
380
250
269
256
200
146
143
125
90,6
85,4
d mm
31
34
36
44
39
50
64
67
81
90
109
119
3. Max Vibration
2a mm
3,5
3,8
4,1
4,8
4,4
5,5
7,1
7,4
9
10
12,1
13,2
f Hz
8,4
8
7,7
6,9
7,2
6,5
5,8
5,6
5,2
4,9
4,4
4,3
1. Max Static
F daN
162
146
126
83,6
89,8
85,6
66,9
48,7
47,8
41,7
30,2
28,5
d mm
3,6
4
4,7
6,7
6,3
6,5
7,7
10,1
10
10,9
13,8
14,2
2. Max Shock
F daN
1406
1285
1178
901
1012
808
594
517
431
373
279
252
d mm
13
15
19
30
30
26
30
45
39
43
55
55
3. Max Vibration
2a mm
1,5
1,7
2,1
3,4
3,3
3
3,3
5
4,4
4,7
6,2
6,1
f Hz
12,6
11,9
10,9
8,8
9
9,2
8,6
7,2
7,5
7,2
6,3
6,3

Compression/roll 45° - Tension/roll 45°

CB1300 Series
Model
-12
-15
-20
-25
-30
-35
-40
-50
-60
-70
-80
-90
1. Max Static
F daN
122
109
95,2
62,7
67,4
64,2
50,2
36,6
35,8
31,3
22,6
21,3
d mm
6,6
7
9
11,7
10,2
12,1
13,2
18,1
16,4
18,4
26,9
24,4
2. Max Shock
F daN
309
279
245
166
179
165
128
96,6
91,8
80
58,3
54,4
d mm
47
51
55
66
59
75
97
101
122
136
164
179
3. Max Vibration
2a mm
5,2
5,6
6,1
7,3
6,5
8,3
10,7
11,1
13,5
15
18,1
19,8
f Hz
6,3
6,1
5,7
5,2
5,4
4,9
4,4
4,2
3,9
3,7
3,3
3,2
1. Max Static
F daN
122
109
95,2
62,7
67,4
64,2
50,2
36,6
35,8
31,3
22,6
21,3
d mm
4,6
5,3
6,1
7,7
7,8
7,8
9,3
13
12,4
13,4
17,9
17
2. Max Shock
F daN
692
633
582
449
506
400
293
258
212
184
138
124
d mm
15
17
21
35
34
30
34
52
45
49
63
63
3. Max Vibration
2a mm
1,7
2
2,4
3,9
3,8
3,4
3,8
5,8
5
5,4
7
7
f Hz
10,3
9,7
8,8
7,1
7,3
7,4
6,9
5,8
6,1
5,8
5,2
5,1

Shear or Roll

CB1300 Series
Model
-12
-15
-20
-25
-30
-35
-40
-50
-60
-70
-80
-90
1. Max Static
F daN
81,3
73,1
63,5
41,8
44,9
42,8
33,5
24,4
23,9
20,9
15,1
14,2
d mm
8
8
9,6
10,4
10,3
13,2
16,4
17,1
21,1
22,9
29,2
32,4
2. Max Shock
F daN
364
331
304
229
260
202
144
127
103
88,9
66,1
59,1
d mm
25
28
32
44
41
44
53
66
69
76
94
99
3. Max Vibration
2a mm
2,8
3,1
3,5
4,8
4,5
4,9
5,9
7,3
7,6
8,4
10,4
10,9
f Hz
3,6
3,4
3,2
2,6
2,6
2,7
2,5
2,1
2,2
2,1
1,9
1,9
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
