Wire rope isolators: 'Helical'

DEFINITION
series CB1380
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range : -180°C to +300°C / -290F to 570 F
  • Great adaptability/versatility

Specials on request

(material size and number of loops, etc.)

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

CB1380

Cable:
stainless steel
galvanized available: CBG
Retainer bars:
aluminium alloy/
SurTec
Screws:
alloy steel/ zinc plate
Inserts:
stainless steel

All stainless steel: CBSS

Other materials on request
Model

height

H (mm)

width

W (mm)

weight

(kg)

-12
68
80
0,93
-15
71
84
0,96
-20
74
90
1
-25
82
108
1,1
-30
77
104
1,1
-35
89
108
1,1
-40
105
121
1,3
-50
108
140
1,4
-60
124
143
1,4
-70
134
153
1,5
-80
155
180
1,7
-90
166
186
1,8
Interfaces

fixtures holes D

Bar 2
Bar 1
4 through holes ø8,8mm
4 through holes ø8,8mm counter-sunk 90°
4 inserts M8
4 through holes ø8,8mm
no suffix
not standard
not standard
4 through holes ø8,8mm counter-sunk 90°
CM
CM2
not standard
4 inserts M8
IM
CIM
IM2
C
B
1
3
8
0

Serie: CB1380

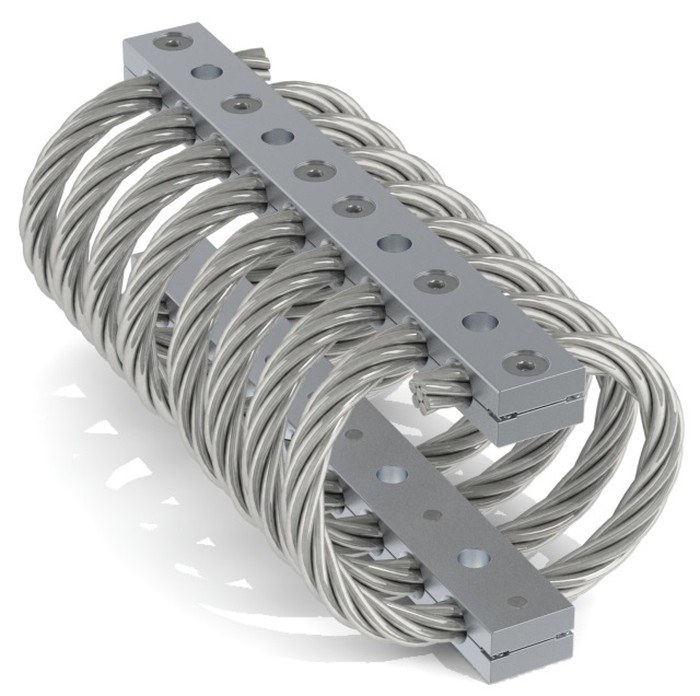

'Helical' mount from the CB1380 series

-
1
2

Model: -12

height: 68mm
width: 80mm
weight: 0,93kg
loops: serie standard is 08 loops

C
I
M

Interface: CIM

4 through holes ø8,8mm counter-sunk 90° in bar 1,
4 inserts M8 in bar 2

1
ISO 9001 ROHS Compliant

Wire rope isolators: 'Helical'

PERFORMANCE DATA
series CB1380

Compression and tension

CB1380 Series
Model
-12
-15
-20
-25
-30
-35
-40
-50
-60
-70
-80
-90
1. Max Static
F daN
216
194
169
111
119
114
89,2
65
63,7
55,6
40,3
37,9
d mm
5,4
5,9
6,8
8,1
7,3
9,3
11,4
12,4
14,6
16,1
20,1
20,9
2. Max Shock
F daN
650
584
507
334
359
342
267
194
191
166
120
113
d mm
31
34
36
44
39
50
64
67
81
90
109
119
3. Max Vibration
2a mm
3,5
3,8
4,1
4,8
4,4
5,5
7,1
7,4
9
10
12,1
13,2
f Hz
8,4
8
7,7
6,9
7,2
6,5
5,8
5,6
5,2
4,9
4,4
4,3
1. Max Static
F daN
216
194
169
111
119
114
89,2
65
63,7
55,6
40,3
37,9
d mm
3,6
4
4,7
6,7
6,3
6,5
7,7
10,1
10
10,9
13,8
14,2
2. Max Shock
F daN
1875
1714
1570
1201
1349
1077
792
690
574
498
372
336
d mm
13
15
19
30
30
26
30
45
39
43
55
55
3. Max Vibration
2a mm
1,5
1,7
2,1
3,4
3,3
3
3,3
5
4,4
4,7
6,2
6,1
f Hz
12,6
11,9
10,9
8,8
9
9,2
8,6
7,2
7,5
7,2
6,3
6,3

Compression/roll 45° - Tension/roll 45°

CB1380 Series
Model
-12
-15
-20
-25
-30
-35
-40
-50
-60
-70
-80
-90
1. Max Static
F daN
162
146
126
83,6
89,8
85,6
66,9
48,7
47,8
41,7
30,2
28,5
d mm
6,6
7
9
11,7
10,2
12,1
13,2
18,1
16,4
18,4
26,9
24,4
2. Max Shock
F daN
412
372
326
221
239
221
170
128
122
106
77,7
72,6
d mm
47
51
55
66
59
75
97
101
122
136
164
179
3. Max Vibration
2a mm
5,2
5,6
6,1
7,3
6,5
8,3
10,7
11,1
13,5
15
18,1
19,8
f Hz
6,3
6,1
5,7
5,2
5,4
4,9
4,4
4,2
3,9
3,7
3,3
3,2
1. Max Static
F daN
162
146
126
83,6
89,8
85,6
66,9
48,7
47,8
41,7
30,2
28,5
d mm
4,6
5,3
6,1
7,7
7,8
7,8
9,3
13
12,4
13,4
17,9
17
2. Max Shock
F daN
922
844
777
599
675
533
390
344
283
245
184
165
d mm
15
17
21
35
34
30
34
52
45
49
63
63
3. Max Vibration
2a mm
1,7
2
2,4
3,9
3,8
3,4
3,8
5,8
5
5,4
7
7
f Hz
10,3
9,7
8,8
7,1
7,3
7,4
6,9
5,8
6,1
5,8
5,2
5,1

Shear or Roll

CB1380 Series
Model
-12
-15
-20
-25
-30
-35
-40
-50
-60
-70
-80
-90
1. Max Static
F daN
108
97,5
84,6
55,7
59,9
57,1
44,6
32,5
31,9
27,8
20,1
19
d mm
8
8
9,6
10,4
10,3
13,2
16,4
17,1
21,1
22,9
29,2
32,4
2. Max Shock
F daN
486
442
405
306
347
269
192
169
137
118
88,1
78,8
d mm
25
28
32
44
41
44
53
66
69
76
94
99
3. Max Vibration
2a mm
2,8
3,1
3,5
4,8
4,5
4,9
5,9
7,3
7,6
8,4
10,4
10,9
f Hz
3,6
3,4
3,2
2,6
2,6
2,7
2,5
2,1
2,2
2,1
1,9
1,9
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
