Wire rope isolators: 'Helical'

DEFINITION
series CB1390
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range : -180°C to +300°C / -290F to 570 F
  • Great adaptability/versatility

Specials on request

(material size and number of loops, etc.)

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

CB1390

Cable:
stainless steel
galvanized available: CBG
Retainer bars:
aluminium alloy/
SurTec
Screws:
alloy steel/ zinc plate
Inserts:
stainless steel

All stainless steel: CBSS

Other materials on request
Model

height

H (mm)

width

W (mm)

weight

(kg)

-12
68
83
1,1
-15
71
87
1,1
-20
74
93
1,2
-30
77
107
1,3
-35
89
111
1,4
-40
105
124
1,6
-50
108
143
1,7
-60
124
146
1,8
-70
134
156
1,9
-80
155
183
2,2
Interfaces

fixtures holes D

Bar 2
Bar 1
4 through holes ø8,8mm
4 through holes ø8,8mm counter-sunk 90°
4 inserts M8
4 through holes ø8,8mm
no suffix
not standard
not standard
4 through holes ø8,8mm counter-sunk 90°
CM
CM2
not standard
4 inserts M8
IM
CIM
IM2
C
B
1
3
9
0

Serie: CB1390

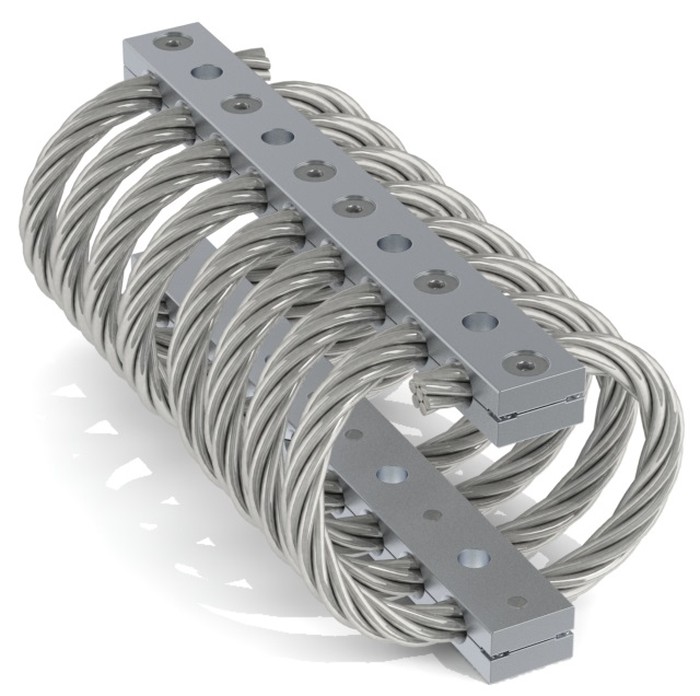

'Helical' mount from the CB1390 series

-
1
2

Model: -12

height: 68mm
width: 83mm
weight: 1,1kg
loops: serie standard is 08 loops

C
I
M

Interface: CIM

4 through holes ø8,8mm counter-sunk 90° in bar 1,
4 inserts M8 in bar 2

1
ISO 9001 ROHS Compliant

Wire rope isolators: 'Helical'

PERFORMANCE DATA
series CB1390

Compression and tension

CB1390 Series
Model
-12
-15
-20
-30
-35
-40
-50
-60
-70
-80
1. Max Static
F daN
359
323
281
198
189
150
108
106
93,5
67,9
d mm
5,6
6,1
6,8
7,3
9,3
11,6
12,4
14,8
16,3
20,3
2. Max Shock
F daN
1077
970
845
594
568
450
326
320
280
203
d mm
31
34
36
39
50
64
67
81
90
109
3. Max Vibration
2a mm
3,5
3,8
4,1
4,4
5,5
7,1
7,4
9
10
12,1
f Hz
8,4
8
7,6
7,2
6,5
5,8
5,6
5,2
4,9
4,4
1. Max Static
F daN
359
323
281
198
189
150
108
106
93,5
67,9
d mm
3,8
4,2
4,9
6,4
6,7
7,9
10,2
10,2
11,1
14
2. Max Shock
F daN
3210
2936
2692
2293
1828
1356
1175
978
848
634
d mm
14
16
20
31
28
31
47
40
44
57
3. Max Vibration
2a mm
1,6
1,8
2,2
3,5
3,1
3,4
5,2
4,5
4,9
6,3
f Hz
12,2
11,6
10,6
8,8
9
8,4
7,1
7,4
7,1
6,3

Compression/roll 45° - Tension/roll 45°

CB1390 Series
Model
-12
-15
-20
-30
-35
-40
-50
-60
-70
-80
1. Max Static
F daN
269
242
211
148
142
112
81,6
80,2
70,1
50,9
d mm
6,4
8,5
8,8
10,1
11,9
16,2
17,9
20,2
22,6
26,6
2. Max Shock
F daN
688
622
547
398
368
288
216
205
179
131
d mm
47
51
55
59
75
97
101
122
136
164
3. Max Vibration
2a mm
5,2
5,6
6,1
6,5
8,3
10,7
11,1
13,5
15
18,1
f Hz
6,3
5,9
5,7
5,4
4,9
4,3
4,2
3,8
3,6
3,3
1. Max Static
F daN
269
242
211
148
142
112
81,6
80,2
70,1
50,9
d mm
4,6
5,2
5,9
7,2
8,3
9,8
11,8
12,9
14
18,5
2. Max Shock
F daN
1583
1450
1334
1150
906
669
587
483
418
313
d mm
16
19
23
36
32
35
54
46
50
65
3. Max Vibration
2a mm
1,9
2,1
2,6
4
3,6
4
6
5,1
5,6
7,2
f Hz
9,9
9,4
8,6
7,1
7,3
6,8
5,7
6
5,7
5,1

Shear or Roll

CB1390 Series
Model
-12
-15
-20
-30
-35
-40
-50
-60
-70
-80
1. Max Static
F daN
179
161
140
99
94,7
75,1
54,4
53,4
46,8
34
d mm
7,7
8,6
9,1
9,4
12,2
17
17,6
21,7
23,5
29,9
2. Max Shock
F daN
839
762
697
588
459
330
288
234
202
150
d mm
26
29
32
42
45
54
67
70
77
95
3. Max Vibration
2a mm
2,9
3,2
3,6
4,7
5
6
7,4
7,7
8,5
10,5
f Hz
3,5
3,3
3,1
2,6
2,6
2,5
2,1
2,2
2,1
1,9
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
