Wire rope isolators: 'Helical'

DEFINITION
series CB1500
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range : -180°C to +300°C / -290F to 570 F
  • Great adaptability/versatility

Specials on request

(material size and number of loops, etc.)

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

CB1500

Cable:
stainless steel
galvanized available: CBG
Retainer bars:
aluminium alloy/
SurTec
Screws:
alloy steel/ zinc plate
Inserts:
stainless steel

All stainless steel: CBSS

Other materials on request
Model

height

H (mm)

width

W (mm)

weight

(kg)

-12
89
102
2,7
-15
96
112
2,9
-17
100
120
3,1
-20
109
135
3,4
-30
119
152
3,8
-40
127
165
4,1
-50
135
178
4,3
-60
146
185
4,6
Interfaces

fixtures holes D

Bar 2
Bar 1
4 through holes ø10,8mm
4 through holes ø10,8mm counter-sunk 90°
4 inserts M10
4 through holes ø10,8mm
no suffix
not standard
not standard
4 through holes ø10,8mm counter-sunk 90°
CM
CM2
not standard
4 inserts M10
IM
CIM
IM2
C
B
1
5
0
0

Serie: CB1500

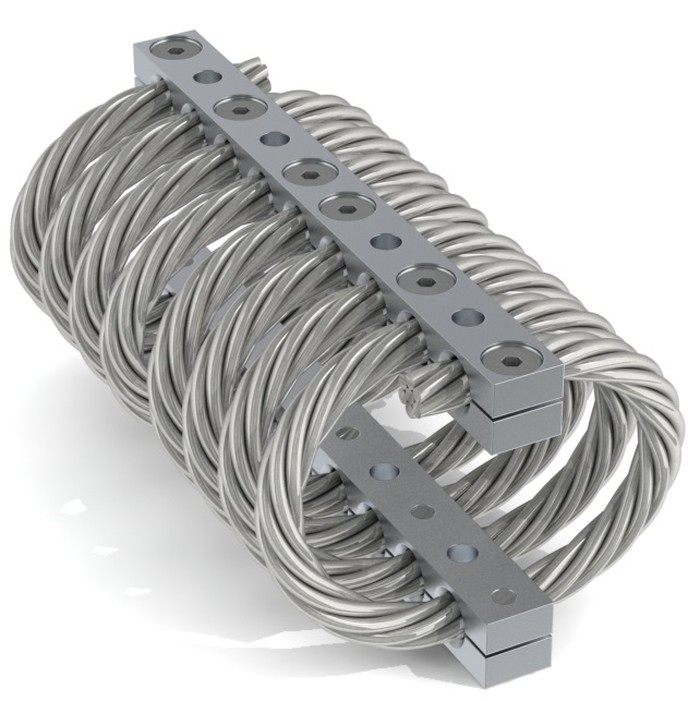

'Helical' mount from the CB1500 series

-
1
2

Model: -12

height: 89mm
width: 102mm
weight: 2,7kg
loops: serie standard is 08 loops

C
I
M

Interface: CIM

4 through holes ø10,8mm counter-sunk 90° in bar 1,
4 inserts M10 in bar 2

1
ISO 9001 ROHS Compliant

Wire rope isolators: 'Helical'

PERFORMANCE DATA
series CB1500

Compression and tension

CB1500 Series
Model
-12
-15
-17
-20
-30
-40
-50
-60
1. Max Static
F daN
808
667
571
444
347
294
253
238
d mm
6
7,1
7,8
9,3
11
12,3
13,6
15,4
2. Max Shock
F daN
2426
2003
1713
1332
1041
882
759
716
d mm
32
38
42
50
59
66
73
83
3. Max Vibration
2a mm
3,6
4,3
4,6
5,5
6,5
7,3
8,1
9,2
f Hz
8,1
7,4
7
6,4
5,9
5,6
5,3
5
1. Max Static
F daN
808
667
571
444
347
294
253
238
d mm
4,7
5,8
6,6
8,2
10
11,4
12,8
13,6
2. Max Shock
F daN
8425
7088
6348
5148
4185
3614
3158
2757
d mm
21
26
31
40
50
58
67
66
3. Max Vibration
2a mm
2,3
2,9
3,4
4,4
5,6
6,5
7,4
7,3
f Hz
10,6
9,5
8,8
7,8
7
6,6
6,2
6,1

Compression/roll 45° - Tension/roll 45°

CB1500 Series
Model
-12
-15
-17
-20
-30
-40
-50
-60
1. Max Static
F daN
606
500
428
333
260
220
189
179
d mm
8,8
10,4
11
12,8
17,8
19,7
21,7
21,4
2. Max Shock
F daN
1598
1323
1141
894
703
597
515
480
d mm
48
58
63
75
89
99
110
125
3. Max Vibration
2a mm
5,4
6,4
7
8,3
9,8
11
12,2
13,8
f Hz
6
5,5
5,3
4,8
4,4
4,1
3,9
3,7
1. Max Static
F daN
606
500
428
333
260
220
189
179
d mm
5,9
7,4
8
9,2
12,2
14,3
16,5
17,7
2. Max Shock
F daN
4198
3536
3175
2581
2103
1817
1589
1382
d mm
24
30
35
46
58
67
76
75
3. Max Vibration
2a mm
2,7
3,3
3,9
5,1
6,4
7,4
8,4
8,4
f Hz
8,5
7,7
7,1
6,3
5,7
5,3
5
5

Shear or Roll

CB1500 Series
Model
-12
-15
-17
-20
-30
-40
-50
-60
1. Max Static
F daN
404
333
285
222
173
147
126
119
d mm
6,9
8,3
9,8
12,3
15,3
17,5
19,7
22,1
2. Max Shock
F daN
2393
1955
1725
1360
1077
916
789
687
d mm
31
38
43
53
66
75
84
89
3. Max Vibration
2a mm
3,4
4,2
4,8
5,9
7,3
8,3
9,3
9,8
f Hz
3
2,7
2,5
2,3
2
1,9
1,8
1,8
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
