Wire rope isolators: 'Helical'

DEFINITION
series CB1600
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range : -180°C to +300°C / -290F to 570 F
  • Great adaptability/versatility

Specials on request

(material size and number of loops, etc.)

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

CB1600

Cable:
stainless steel
galvanized available: CBG
Retainer bars:
aluminium alloy/
SurTec
Screws:
alloy steel/ zinc plate
Inserts:
stainless steel

All stainless steel: CBSS

Other materials on request
Model

height

H (mm)

width

W (mm)

weight

(kg)

-15
98
115
4,3
-17
104
125
4,6
-20
110
135
4,9
-25
117
145
5,2
-30
125
160
5,6
-40
135
175
6,1
-50
145
185
6,5
-60
160
200
7
-70
175
215
7,6
Interfaces

fixtures holes D

Bar 2
Bar 1
4 through holes ø10,8mm
4 through holes ø10,8mm counter-sunk 90°
4 inserts M10
4 through holes ø10,8mm
no suffix
not standard
not standard
4 through holes ø10,8mm counter-sunk 90°
CM
CM2
not standard
4 inserts M10
IM
CIM
IM2
C
B
1
6
0
0

Serie: CB1600

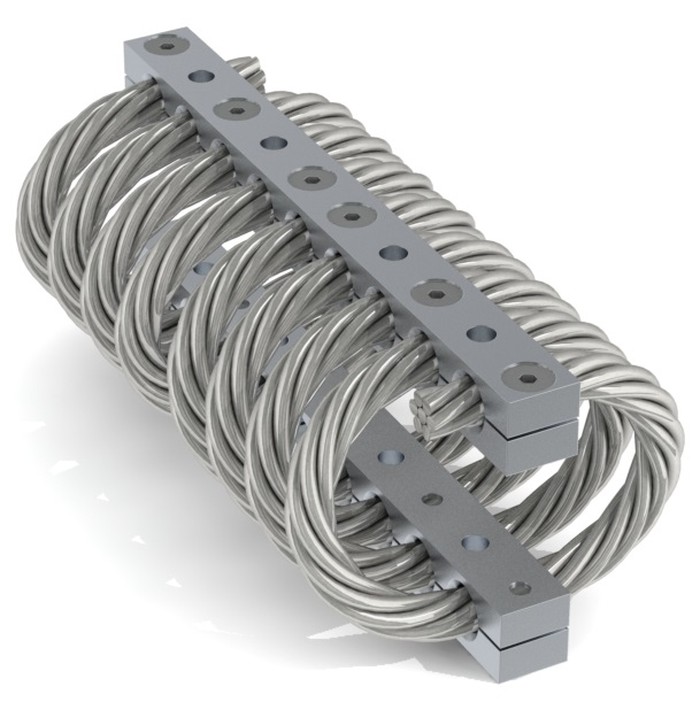

'Helical' mount from the CB1600 series

-
1
5

Model: -15

height: 98mm
width: 115mm
weight: 4,3kg
loops: serie standard is 08 loops

C
I
M

Interface: CIM

4 through holes ø10,8mm counter-sunk 90° in bar 1,
4 inserts M10 in bar 2

1
ISO 9001 ROHS Compliant

Wire rope isolators: 'Helical'

PERFORMANCE DATA
series CB1600

Compression and tension

CB1600 Series
Model
-15
-17
-20
-25
-30
-40
-50
-60
-70
1. Max Static
F daN
1148
956
808
696
563
470
425
369
323
d mm
5,8
6,8
7,8
9
10,3
12
13,6
16,1
18,6
2. Max Shock
F daN
3446
2870
2424
2090
1690
1411
1277
1107
969
d mm
31
36
42
48
55
64
73
87
100
3. Max Vibration
2a mm
3,5
4,1
4,6
5,4
6,1
7,1
8,1
9,6
11,1
f Hz
8,1
7,5
7
6,5
6,1
5,6
5,3
4,9
4,6
1. Max Static
F daN
1148
956
808
696
563
470
425
369
323
d mm
4,9
6
7
8
9,6
11,2
12,3
13,9
15,5
2. Max Shock
F daN
12814
11014
9550
8252
6988
5867
5086
4197
3538
d mm
23
29
34
40
50
58
62
67
72
3. Max Vibration
2a mm
2,6
3,2
3,8
4,4
5,5
6,5
6,8
7,4
8
f Hz
10,2
9,2
8,4
7,8
7,1
6,6
6,3
6
5,8

Compression/roll 45° - Tension/roll 45°

CB1600 Series
Model
-15
-17
-20
-25
-30
-40
-50
-60
-70
1. Max Static
F daN
861
717
606
522
422
352
319
276
242
d mm
8,2
9,4
10,6
12,2
16,5
19,1
18,5
22,5
26,5
2. Max Shock
F daN
2297
1923
1632
1407
1146
958
861
740
644
d mm
47
55
63
72
83
97
110
130
151
3. Max Vibration
2a mm
5,2
6,1
7
8
9,2
10,7
12,2
14,4
16,6
f Hz
6,1
5,6
5,3
4,9
4,5
4,2
4
3,7
3,4
1. Max Static
F daN
861
717
606
522
422
352
319
276
242
d mm
6
7,7
8,2
9,4
12,3
14,5
14,7
17,7
18,3
2. Max Shock
F daN
6411
5520
4793
4142
3516
2953
2554
2102
1768
d mm
26
33
39
46
57
67
71
77
82
3. Max Vibration
2a mm
3
3,7
4,4
5,1
6,3
7,4
7,8
8,5
9,1
f Hz
8,2
7,5
6,8
6,3
5,8
5,4
5,1
4,9
4,6

Shear or Roll

CB1600 Series
Model
-15
-17
-20
-25
-30
-40
-50
-60
-70
1. Max Static
F daN
574
478
404
348
281
235
212
184
161
d mm
6,8
8,2
9,7
10,9
13,4
15,4
18,6
22,7
24
2. Max Shock
F daN
3773
3142
2654
2242
1849
1520
1304
1062
885
d mm
32
39
46
53
63
74
81
91
102
3. Max Vibration
2a mm
3,6
4,3
5,1
5,8
7
8,2
9
10,1
11,2
f Hz
2,9
2,6
2,4
2,2
2
1,9
1,8
1,8
1,7
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
