Wire rope isolator

DEFINITION
series HH6
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range : - 180°C to 300°C (-290°F to 570°F)
  • Great adaptability/versatility

Specials on request

(material size and number of loops, etc.)

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

HH6

Cable:
stainless steel
Retainer bars:
aluminium alloy/
SurTec

Other materials on request
Model

height

H (mm)

width

W (mm)

weight

(kg)

-304
31
37
0,07
-404
34
39
0,08
-504
37
42
0,08
-604
39
44
0,08
-704
42
47
0,09
-804
44
49
0,09
-904
51
58
0,10
-1004
52
63
0,10
-1104
55
74
0,11
-1204
57
80
0,11
-1304
81
107
0,14
Interfaces

fixtures holes D

Bar 2
Bar 1
2 through holes ø7mm
2 through holes ø7mm countersunk 90°
2 inserts M6
2 through holes ø7mm
TM2
not standard
not standard
2 through holes ø7mm countersunk 90°
TCM
CM2
not standard
2 inserts M6
TIM
CIM
IM2
H
H
6

Serie: HH6

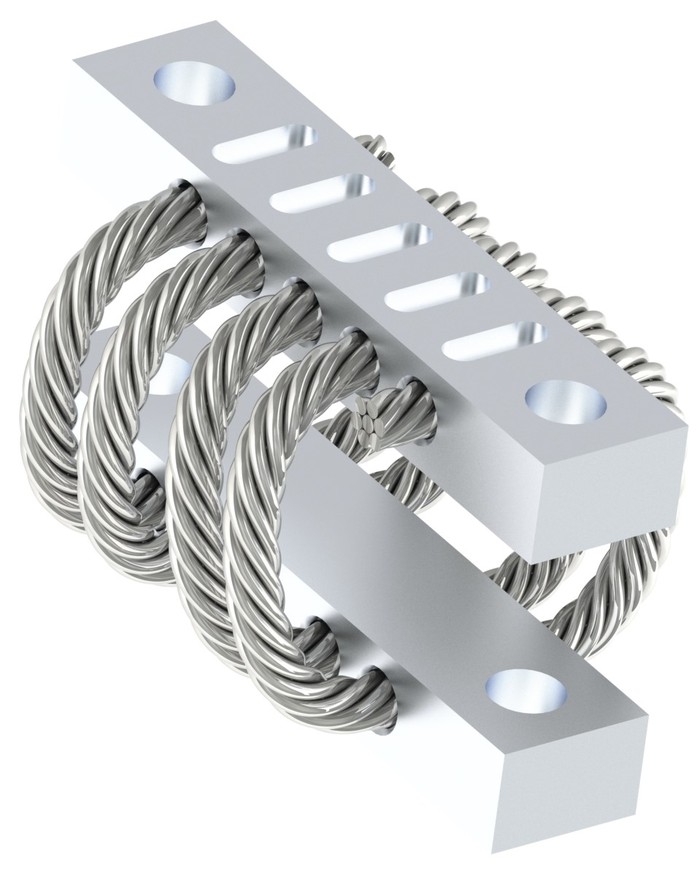

'Half-Helical' mount from the HH6 series

-
3
0
4

Model: -304

height: 31mm
width: 37mm
weight: 0,07kg
loops: serie standard is 04 loops

C
I
M

Interface: CIM

2 through holes ø7mm countersunk 90° in bar 1,
2 inserts M6 in bar 2

1
ISO 9001 ROHS Compliant

Wire rope isolator

PERFORMANCE DATA
series HH6

Compression and tension

HH6 Series
Model
-304
-404
-504
-604
-704
-804
-904
-1004
-1104
-1204
-1304
1. Max Static
F daN
43,9
38,6
32,5
29,1
25
22,8
16
13,6
9,4
7,9
4,6
d mm
1,7
2
2,4
2,7
3,2
3,4
4,8
5,3
5,8
6,1
10,1
2. Max Shock
F daN
131
115
97,4
87,4
75,1
68,4
48
40,9
28,2
23,7
13,7
d mm
9
12
15
17
19
21
27
28
31
33
54
3. Max Vibration
2a mm
1,1
1,4
1,7
1,9
2,2
2,4
3,1
3,2
3,5
3,7
6
f Hz
15
13,5
12,2
11,6
10,8
10,3
8,9
8,6
8,1
7,8
6,2
1. Max Static
F daN
43,9
38,6
32,5
29,1
25
22,8
16
13,6
9,4
7,9
4,6
d mm
1,2
1,3
1,6
1,8
2,1
2,3
3,2
3,8
5,1
5,7
8,6
2. Max Shock
F daN
386
318
267
239
206
187
138
130
107
97,7
50,8
d mm
4
4
5
6
7
8
12
15
24
29
40
3. Max Vibration
2a mm
0,5
0,5
0,6
0,7
0,8
0,9
1,4
1,8
2,7
3,3
4,5
f Hz
22,1
21,1
19,2
18,1
16,8
16,1
13,4
12
10
9,2
7,7

Compression/roll 45° - Tension/roll 45°

HH6 Series
Model
-304
-404
-504
-604
-704
-804
-904
-1004
-1104
-1204
-1304
1. Max Static
F daN
32,9
29
24,4
21,8
18,8
17,1
12
10,2
7
5,9
3,4
d mm
2
2,8
3,4
3,8
4,4
4,8
5,8
6,8
8,1
9,8
14,3
2. Max Shock
F daN
83,9
72,7
61,1
54,8
47,1
42,9
30,5
26,5
18,9
16,1
9,1
d mm
14
18
22
25
29
32
41
43
47
49
82
3. Max Vibration
2a mm
1,6
2,1
2,5
2,8
3,3
3,6
4,6
4,8
5,2
5,5
9,1
f Hz
11,3
10
9,1
8,6
8
7,6
6,7
6,5
6,1
5,8
4,6
1. Max Static
F daN
32,9
29
24,4
21,8
18,8
17,1
12
10,2
7
5,9
3,4
d mm
1,4
1,8
2,1
2,4
2,7
3
4,2
4,7
6,6
7,3
10,6
2. Max Shock
F daN
190
156
131
117
101
92
68,3
64,9
54,1
49,2
25,4
d mm
5
5
6
7
8
9
14
18
28
34
46
3. Max Vibration
2a mm
0,6
0,6
0,7
0,8
1
1
1,5
2
3,1
3,7
5,2
f Hz
17,8
17,1
15,6
14,7
13,7
13,1
10,9
9,7
8,1
7,5
6,2

Shear or Roll

HH6 Series
Model
-304
-404
-504
-604
-704
-804
-904
-1004
-1104
-1204
-1304
1. Max Static
F daN
22
19,3
16,2
14,6
12,5
11,4
8
6,8
4,7
4
2,3
d mm
2,3
3
3,6
4,4
5
5,4
6,9
7
8,2
8,6
14,9
2. Max Shock
F daN
111
86,2
70,2
62
52,3
47,1
34,5
33
27
24
12,2
d mm
8
9
11
13
15
16
22
25
33
37
56
3. Max Vibration
2a mm
0,9
1,1
1,3
1,5
1,7
1,8
2,5
2,8
3,7
4,2
6,2
f Hz
6,1
5,8
5,3
5,1
4,7
4,5
3,8
3,5
2,9
2,7
2,3
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
Jan. 21, 2026
www.socitec.com
