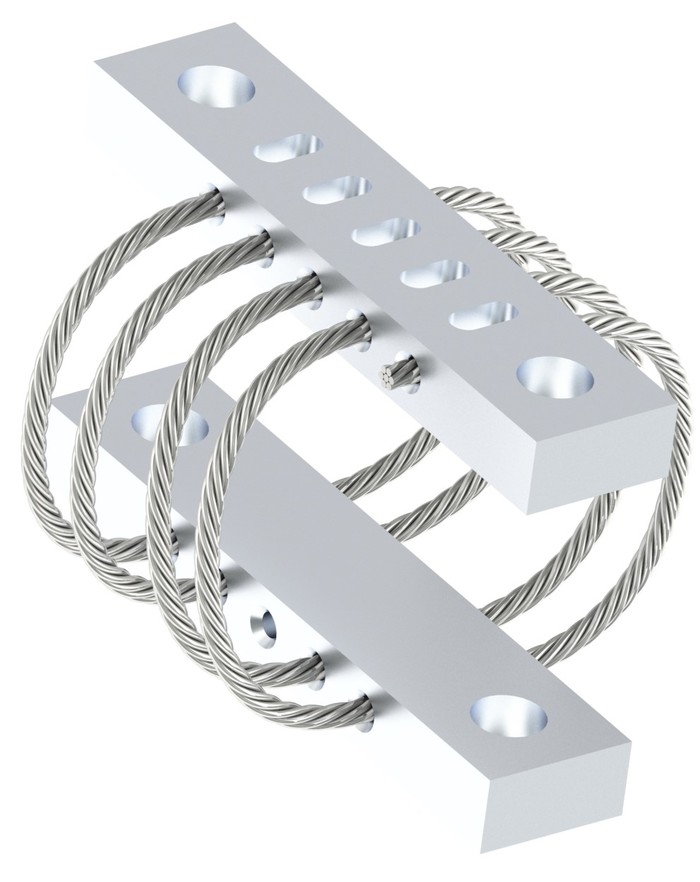

Wire rope isolator

DEFINITION
series HH2
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range : - 180°C to 300°C (-290°F to 570°F)
  • Great adaptability/versatility

Specials on request

(material size and number of loops, etc.)

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

HH2

Cable:
stainless steel
Retainer bars:
aluminium alloy/
SurTec

Other materials on request
Model

height

H (mm)

width

W (mm)

weight

(kg)

-304
18
25
0,01
-404
20
28
0,01
-504
25
30
0,01
-604
28
33
0,01
-704
30
35
0,01
-804
33
38
0,02
-904
35
40
0,02
-1004
38
43
0,02
Interfaces

fixtures holes D

Bar 2
Bar 1
2 through holes ø4.5mm
2 through holes ø4.5mm countersunk 90°
2 x M4
2 through holes ø4.5mm
TM2
not standard
not standard
2 through holes ø4.5mm countersunk 90°
TCM
CM2
not standard
2 x M4
TIM
CIM
IM2
H
H
2

Serie: HH2

'Half-Helical' mount from the HH2 series

-
3
0
4

Model: -304

height: 18mm
width: 25mm
weight: 0,01kg
loops: serie standard is 04 loops

C
I
M

Interface: CIM

2 through holes ø4.5mm countersunk 90° in bar 1,
2 x M4 in bar 2

1
ISO 9001 ROHS Compliant

Wire rope isolator

PERFORMANCE DATA
series HH2

Compression and tension

HH2 Series
Model
-304
-404
-504
-604
-704
-804
-904
-1004
1. Max Static
F daN
2,2
1,6
1,4
1,2
1
0,8
0,8
0,6
d mm
1,3
1,7
2,3
2,8
3
3,5
3,8
4,2
2. Max Shock
F daN
6,6
5
4,3
3,4
3
2,5
2,3
2
d mm
7
9
13
16
18
20
22
25
3. Max Vibration
2a mm
0,8
1
1,5
1,8
2
2,3
2,5
2,8
f Hz
17,1
15,2
12,8
11,8
11,2
10,4
10
9,4
1. Max Static
F daN
2,2
1,6
1,4
1,2
1
0,8
0,8
0,6
d mm
1,1
1,4
1,6
1,8
2
2,3
2,5
2,8
2. Max Shock
F daN
23,8
18,5
12,4
9,9
8,7
7,2
6,5
5,5
d mm
5
6
5
7
7
8
9
10
3. Max Vibration
2a mm
0,6
0,7
0,7
0,8
0,8
1
1
1,2
f Hz
21,7
19
19,2
17,7
16,8
15,8
15,2
14,4

Compression/roll 45° - Tension/roll 45°

HH2 Series
Model
-304
-404
-504
-604
-704
-804
-904
-1004
1. Max Static
F daN
1,6
1,2
1,1
0,9
0,8
0,6
0,6
0,5
d mm
1,9
2,3
2,8
3,4
3,8
4,4
4,8
5,4
2. Max Shock
F daN
4,4
3,3
2,7
2,2
1,9
1,6
1,4
1,2
d mm
10
13
20
24
27
31
33
37
3. Max Vibration
2a mm
1,2
1,5
2,2
2,7
3
3,4
3,7
4,2
f Hz
12,8
11,4
9,7
8,8
8,4
7,8
7,5
7,1
1. Max Static
F daN
1,6
1,2
1,1
0,9
0,8
0,6
0,6
0,5
d mm
1,3
1,7
2
2,4
2,6
3
3,2
3,5
2. Max Shock
F daN
11,9
9,2
6,1
4,9
4,3
3,6
3,2
2,7
d mm
5
7
6
8
8
10
10
12
3. Max Vibration
2a mm
0,6
0,8
0,8
0,9
1
1,1
1,2
1,3
f Hz
17,4
15,4
15,6
14,3
13,6
12,8
12,2
11,6

Shear or Roll

HH2 Series
Model
-304
-404
-504
-604
-704
-804
-904
-1004
1. Max Static
F daN
1,1
0,8
0,7
0,6
0,5
0,4
0,4
0,3
d mm
1,6
2,1
3,4
4,3
4,8
5,4
5,8
7,1
2. Max Shock
F daN
6,6
4,9
3,1
2,4
2,1
1,7
1,5
1,3
d mm
7
9
11
13
14
16
18
20
3. Max Vibration
2a mm
0,8
1
1,2
1,4
1,6
1,8
2
2,2
f Hz
6,2
5,5
5,5
5,1
4,9
4,6
4,4
4,2
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
