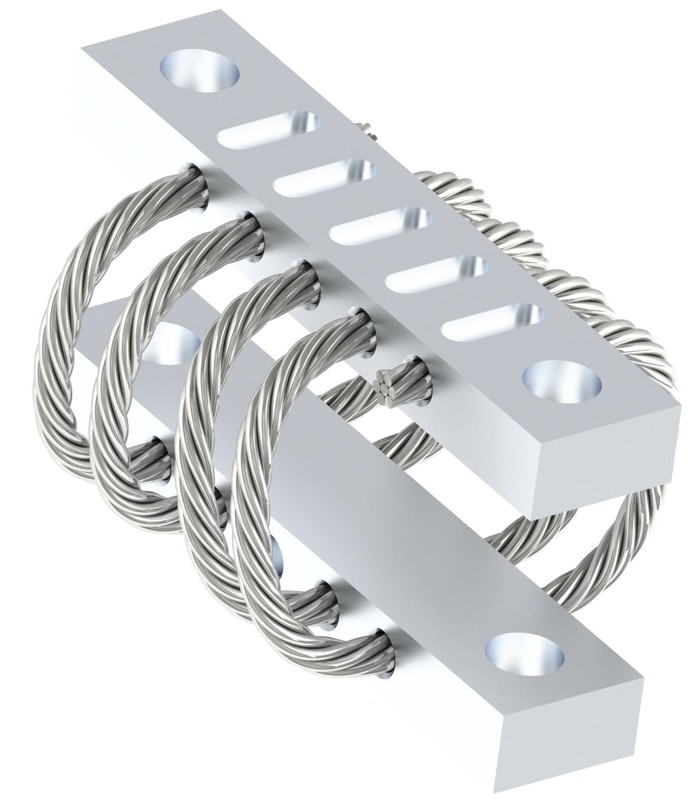

Wire rope isolator

DEFINITION
series HH4
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range : - 180°C to 300°C (-290°F to 570°F)
  • Great adaptability/versatility

Specials on request

(material size and number of loops, etc.)

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

HH4

Cable:
stainless steel
Retainer bars:
aluminium alloy/
SurTec

Other materials on request
Model

height

H (mm)

width

W (mm)

weight

(kg)

-304
28
37
0,05
-404
30
39
0,05
-504
33
42
0,06
-604
36
44
0,06
-704
38
47
0,06
-804
41
49
0,06
-904
44
52
0,06
-1004
51
61
0,07
-1104
53
63
0,07
-1204
54
71
0,07
-1304
57
80
0,07
Interfaces

fixtures holes D

Bar 2
Bar 1
2 through holes ø7mm
2 through holes ø7mm countersunk 90°
2 x M6
2 through holes ø7mm
TM2
not standard
not standard
2 through holes ø7mm countersunk 90°
TCM
CM2
not standard
2 x M6
TIM
CIM
IM2
H
H
4

Serie: HH4

'Half-Helical' mount from the HH4 series

-
3
0
4

Model: -304

height: 28mm
width: 37mm
weight: 0,05kg
loops: serie standard is 04 loops

C
I
M

Interface: CIM

2 through holes ø7mm countersunk 90° in bar 1,
2 x M6 in bar 2

1
ISO 9001 ROHS Compliant

Wire rope isolator

PERFORMANCE DATA
series HH4

Compression and tension

HH4 Series
Model
-304
-404
-504
-604
-704
-804
-904
-1004
-1104
-1204
-1304
1. Max Static
F daN
12,3
10,8
9
8
7
6,2
5,5
3,9
3,7
2,8
2,2
d mm
2
2,3
2,8
3,1
3,5
3,8
4,3
5,6
5,9
6,3
6,8
2. Max Shock
F daN
36,8
32,4
27,1
24,1
20,8
18,8
16,4
11,8
11
8,4
6,5
d mm
10
12
15
18
19
22
25
31
33
34
36
3. Max Vibration
2a mm
1,2
1,4
1,7
2
2,2
2,5
2,8
3,5
3,7
3,8
4,1
f Hz
14,1
13,1
11,9
11,1
10,5
10
9,4
8,4
8,1
7,9
7,5
1. Max Static
F daN
12,3
10,8
9
8
7
6,2
5,5
3,9
3,7
2,8
2,2
d mm
1,4
1,6
1,9
2,1
2,4
2,6
2,8
3,8
4
5
6
2. Max Shock
F daN
117
101
83,4
70
62,6
54,1
47,1
35,2
32,8
29,3
25,1
d mm
5
6
7
8
9
9
10
15
15
22
29
3. Max Vibration
2a mm
0,7
0,7
0,8
0,9
1
1,1
1,2
1,6
1,7
2,5
3,3
f Hz
19,6
18,4
17
16,6
15,3
15
14,2
12,2
11,9
10,2
9,1

Compression/roll 45° - Tension/roll 45°

HH4 Series
Model
-304
-404
-504
-604
-704
-804
-904
-1004
-1104
-1204
-1304
1. Max Static
F daN
9,2
8,1
6,8
6
5,2
4,7
4,1
2,9
2,8
2,1
1,6
d mm
2,6
3
3,8
3,7
4
4,7
5,3
6,3
6,7
9,3
9,4
2. Max Shock
F daN
23,8
20,9
17,4
15,3
13,3
11,9
10,4
7,5
7
5,5
4,3
d mm
16
18
22
27
29
33
37
47
49
51
55
3. Max Vibration
2a mm
1,8
2,1
2,5
3
3,3
3,7
4,2
5,2
5,5
5,6
6,1
f Hz
10,6
9,8
8,9
8,4
8
7,5
7,1
6,3
6,2
5,8
5,6
1. Max Static
F daN
9,2
8,1
6,8
6
5,2
4,7
4,1
2,9
2,8
2,1
1,6
d mm
1,7
1,9
2,5
2,7
3
3,3
3,7
4,7
4,9
6,3
6,9
2. Max Shock
F daN
58,3
50,3
41,2
34,5
30,9
26,6
23,2
17,4
16,2
14,6
12,6
d mm
6
7
8
9
10
11
12
17
18
25
34
3. Max Vibration
2a mm
0,8
0,8
1
1
1,2
1,2
1,4
1,9
2
2,8
3,8
f Hz
15,8
14,8
13,8
13,4
12,4
12,1
11,5
9,8
9,6
8,3
7,3

Shear or Roll

HH4 Series
Model
-304
-404
-504
-604
-704
-804
-904
-1004
-1104
-1204
-1304
1. Max Static
F daN
6,1
5,4
4,5
4
3,5
3,1
2,7
2
1,8
1,4
1,1
d mm
2,5
3,1
3,6
4,6
4,8
5,5
6,7
8,2
8,5
8,4
9,6
2. Max Shock
F daN
32,7
27,5
21,9
17,8
15,9
13,4
11,6
8,6
7,9
7,2
6,1
d mm
9
11
13
14
16
18
20
26
27
33
39
3. Max Vibration
2a mm
1,1
1,2
1,4
1,6
1,8
2
2,2
2,9
3,1
3,6
4,4
f Hz
5,6
5,3
4,9
4,7
4,4
4,3
4,1
3,6
3,5
3
2,7
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
