Wire rope isolator

DEFINITION
series HH5
  • All metal multidirectional anti-vibration/shock mounts
  • Exceptional reliability and long life
  • High damping
  • No aging
  • Corrosion resistant
  • Unequalled temperature range : - 180°C to 300°C (-290°F to 570°F)
  • Great adaptability/versatility

Specials on request

(material size and number of loops, etc.)

Dimensions are in milimeters. For reference only

Series

Materials and finishes
(meets RoHS requirements)

HH5

Cable:
stainless steel
Retainer bars:
aluminium alloy/
SurTec

Other materials on request
Model

height

H (mm)

width

W (mm)

weight

(kg)

-304
29
38
0,06
-404
31
40
0,06
-504
34
43
0,06
-604
37
45
0,06
-704
39
48
0,07
-804
42
50
0,07
-904
45
53
0,07
-1004
52
62
0,08
-1104
54
64
0,08
-1204
54
72
0,08
-1304
58
81
0,08
Interfaces

fixtures holes D

Bar 2
Bar 1
2 through holes ø7mm
2 through holes ø7mm countersunk 90°
2 x M6
2 through holes ø7mm
TM2
not standard
not standard
2 through holes ø7mm countersunk 90°
TCM
CM2
not standard
2 x M6
TIM
CIM
IM2
H
H
5

Serie: HH5

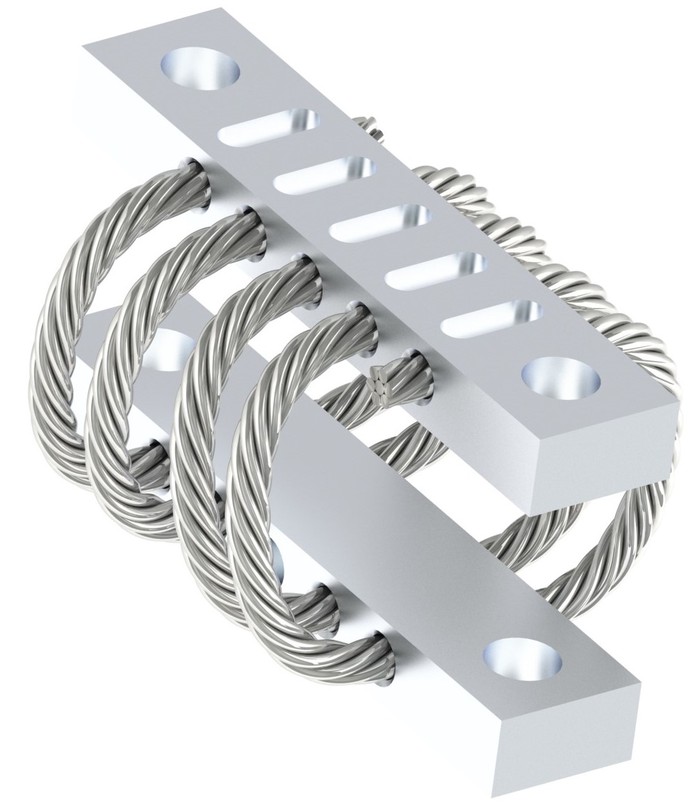

'Half-Helical' mount from the HH5 series

-
3
0
4

Model: -304

height: 29mm
width: 38mm
weight: 0,06kg
loops: serie standard is 04 loops

C
I
M

Interface: CIM

2 through holes ø7mm countersunk 90° in bar 1,
2 x M6 in bar 2

1
ISO 9001 ROHS Compliant

Wire rope isolator

PERFORMANCE DATA
series HH5

Compression and tension

HH5 Series
Model
-304
-404
-504
-604
-704
-804
-904
-1004
-1104
-1204
-1304
1. Max Static
F daN
20,9
18,4
15,5
13,7
11,9
10,8
9,4
6,8
6,3
4,9
3,8
d mm
2,1
2,4
2,9
3,2
3,6
3,9
4,3
5,7
6
6,3
7
2. Max Shock
F daN
62,8
55,3
46,4
41,2
35,8
32,2
28,3
20,4
19
14,6
11,3
d mm
11
13
16
18
20
23
26
32
34
34
37
3. Max Vibration
2a mm
1,3
1,5
1,8
2,1
2,3
2,6
2,9
3,6
3,8
3,8
4,2
f Hz
13,6
12,7
11,6
10,9
10,3
9,8
9,3
8,3
8
7,8
7,4
1. Max Static
F daN
20,9
18,4
15,5
13,7
11,9
10,8
9,4
6,8
6,3
4,9
3,8
d mm
1,5
1,7
2
2,1
2,4
2,6
2,9
3,8
4
5,1
6,1
2. Max Shock
F daN
192
167
138
117
105
91,4
79,9
60,2
56
51,5
43,3
d mm
5
6
7
8
9
9
10
14
15
23
29
3. Max Vibration
2a mm
0,6
0,7
0,8
0,9
1
1,1
1,2
1,6
1,7
2,5
3,3
f Hz
19,5
18,4
17
16,5
15,3
14,9
14,2
12,2
11,9
10,2
9,1

Compression/roll 45° - Tension/roll 45°

HH5 Series
Model
-304
-404
-504
-604
-704
-804
-904
-1004
-1104
-1204
-1304
1. Max Static
F daN
15,7
13,8
11,6
10,3
9
8,1
7,1
5,1
4,8
3,6
2,8
d mm
2,9
3,4
3,3
4
4,2
5
5,6
6,6
7
9,2
9,7
2. Max Shock
F daN
40,4
35,5
29,7
26,1
22,8
20,4
17,8
13
12,1
9,6
7,6
d mm
17
20
24
28
31
35
39
48
51
51
56
3. Max Vibration
2a mm
1,9
2,2
2,7
3,1
3,4
3,9
4,3
5,4
5,6
5,6
6,2
f Hz
10,2
9,5
8,8
8,2
7,8
7,4
7
6,2
6,1
5,8
5,6
1. Max Static
F daN
15,7
13,8
11,6
10,3
9
8,1
7,1
5,1
4,8
3,6
2,8
d mm
1,9
2,1
2,4
2,7
2,9
3,2
3,6
4,6
4,8
6,5
7,8
2. Max Shock
F daN
95,4
82,9
68,5
57,8
51,9
44,9
39,3
29,7
27,6
25,7
21,7
d mm
6
7
8
9
10
11
12
17
17
26
33
3. Max Vibration
2a mm
0,8
0,8
1
1
1,2
1,2
1,4
1,9
2
2,9
3,7
f Hz
15,8
14,8
13,7
13,4
12,3
12,1
11,4
9,8
9,6
8,2
7,4

Shear or Roll

HH5 Series
Model
-304
-404
-504
-604
-704
-804
-904
-1004
-1104
-1204
-1304
1. Max Static
F daN
10,5
9,2
7,7
6,9
6
5,4
4,7
3,4
3,2
2,4
1,9
d mm
2,8
3,1
4
4,6
5,4
6,1
6,7
8,1
9,4
8,5
9,6
2. Max Shock
F daN
52,7
44,8
36
29,6
26,5
22,5
19,5
14,6
13,5
12,6
10,4
d mm
10
11
13
15
17
18
20
26
28
33
40
3. Max Vibration
2a mm
1,1
1,3
1,5
1,7
1,9
2,1
2,3
3
3,1
3,7
4,4
f Hz
5,5
5,2
4,9
4,7
4,4
4,3
4,1
3,5
3,5
3
2,7
  1. Max static load (F) with corresponding deflection (d)
  2. Max shock load (F) with corresponding deflection (d)
  3. Uncoupled resonant frequency (f) under max static loading 1. and max peak to peak sinusoidal vibration input (2a)

*IMPORTANT: Performance characteristics are given here for reference only. They can be increased under specific conditions. Contact us

Typical shock/vibration specifications:

Air AIR 7306, MIL-E-5400, MIL-C-172, MIL-STD-810
Ground Forces GAM EG13A, SEFT 001, MIL-STD-810, VG 9533
Marine GAM EG13C, IT25-21/96-31/15-86, MIL-S-167, MIL-S-901, STANAG 042, BV 043.73, BV 044
Others GAM EMB1, GAM EMBT4, DEF STAN 07-55, IEC 571, FINABEL 2C
